替美国劳伦斯国家实验室设计多 FPGA 之开放正子造影断层扫描系统平台

身为世界首要电子设计的服务商及制造商之一，友晶科技继无数成功设计案例后，又成功与美国劳伦斯国家实验室共同设计并制造出用于医疗造影的多 FPGA 复合平台。

Figure 1. Open-source OpenPET Prototype
Imaging System.

来自美国劳伦斯实验室以及 senseL Corporation 的科学家致力于开发出以一般使用为目的的物理放射性核种影像机器 -- 也就是开放正子造影断层扫描系统 (OpenPET)。

开放正子造影断层扫描系统的伟大之处在于整套系统的原始码都是共享的，包含电路板，韧体，软件供学者们设计正子射出断层摄影以及单光子射出计算机断层摄影的样板。拥有高效能、运用灵活、以及可扩充性广特性的开放正子造影断层扫描系统被大力推广，如所有资源共享系统般用于改革医疗造影技术。

为了达到可支持数千个探测器的扩充性，开放正子造影断层扫描系统需使用拥有可再编程特性的特殊 IC--FPGA；美国劳伦斯实验室委托全球 FPGA 开发平台的领导制造商—友晶科技在八周内协助设计制造出高达 20 层的电路板，上面配有 3 片 Altera CycloneIII FPGA 芯片、千兆以太网络界面、12 个VME 接头、支持多种内存的复合系统，劳伦斯实验室仰赖的不仅是友晶的专业技术更是友晶的高超技艺。

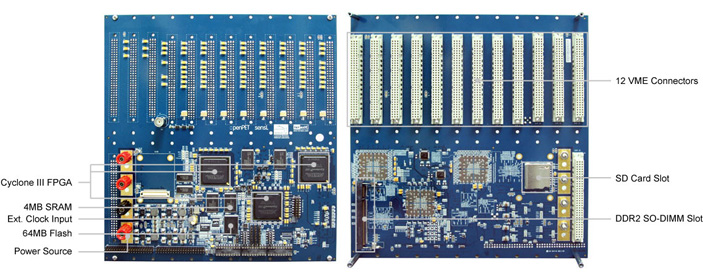

Figure 2. The Core - Multi-FPGA Electronics Support System.

尽管复杂的系统往往需要反复的修改来达到最令人满意的状态，友晶却可在首件出来时就制造出一完美无瑕的系统，如此一流的成果全归功于友晶设计团队总是专注于各个细节以及维持在最好的水平。友晶科技总经理彭显恩表示：「失败是不被容许的。」

劳伦斯实验室的项目负责人，同时身为电机电子工程师学会会员的 Dr. William W. Moses 对于成果相当满意，拥有 20 年原子造影经验的他表示：「友晶团队周密完善的检验找出并更正了可能导致第二波修改的设计缺失，这让我们省下几个月的时间以及数千美金，毫无疑问地，我将会请友晶协助我的下一个计划，实际上，我现在已正在向他们寻求另一电路板的设计制造报价。」(Dr. William W. Moses 完整文件请见下方。)

继本次又再为我们的功勋板新添一笔佳绩，友晶将会持续努力带来更多成功并提供顾客最好的服务以及最高的质量！

Dr. William W. Moses 证言

对于彭显恩先生及魏淑婷小姐带领的友晶科技研发团队所提供的无懈可击服务，我想表达我无尽的感谢。我们一起设计出有着 20 层结构的复杂开发板，此片开发板包含了三片 FPGA (每片皆有多达近 600 个脚位)、DRAM、SRAM、闪存、以太网络、USB、RS-232 等许多的原件。从很多层面来看，这块板子已经是一块多功处理器计算机系统板，唯一不同之处，在于此块板子使用的是 FPGA 而非微处理器。

最初与友晶接洽时，我们已完成开发板的电路图设计（我们这么认为！），由于板子上的串连网不但复杂且密度极高，所以我们不得不找寻厂商来帮忙设计电路板的排版；友晶生产的开发板让我们认为我们能够放心的把这项任务交给他们。在与友晶合作后，发现他们提供的服务远远超过我们的预期。友晶不仅完整的检视了电路图设计，且修改、加强了许多地方，同时在为我们选择了更便宜且更容易购买到的零组件。友晶科技也负责电路板的制造及打件，并且设计制造出用来测试这片开发板的板卡。更棒的是，友晶设计了测试码来验证开发板的设计，确保开发板成品是没有问题的。

我们在下订单的六周后收到完美无缺的开发板，而这个时间比我最初花费在修改板卡设计的时间还要短；最超乎我预期的是，我们甚至不用多耗费时间去做再一次的修改。友晶团队周密完善的检验找出并更正了可能导致第二波修改的设计缺失，这让我们省下几个月的时间以及数千美金，毫无疑问地，我将会请友晶协助我的下一个计划，实际上，我现在已正在向他们寻求另一电路板的设计制造报价。

William W. Moses – Senior Staff Scientist, IEEE Fellow, Lawrence Berkeley National Laboratory, Califonia

友晶科技 FPGA 系统设计 / 电子制造服务

身为 FPGA 开发系统的领导厂商，友晶科技提供世界级领导厂商及机构客制化的服务。我们客制化的研究、设计及制造服务，让客户能够缩短开发周期，加速产品上市，并拥有制造上的弹性。
