子板 影像显示类 800 万像素数位相机套件 (GPIO介面)






D8M-GPIO

800 万像素数位相机套件 (GPIO介面)

Specifications

  • Package Interface:2x20 GPIO,3.3V io-standard
  • MIPI Camera Module:

    • Chip P/N:OV8865
    • Color Filter Arrangement:Bayer Pattern
    • View Angel:70 度
    • Lens Type:1/3.2 inch
    • Pixels:3264x2448 (8-megapixels)
    • Frame Rate: Maximal 60 frame per second at 1408 x 792 resolution
    • Support Focus Control
    • Interface:MIPI
  • MIPI Decoder:
    • Chip P/N:TC358748XBG
    • MIPI CSI-2 compliant
    • MIPI to Parallel Port Converter
    • Supports up to 4 data lanes
  • Package Size:73.4x60.0 mm


Block Diagram

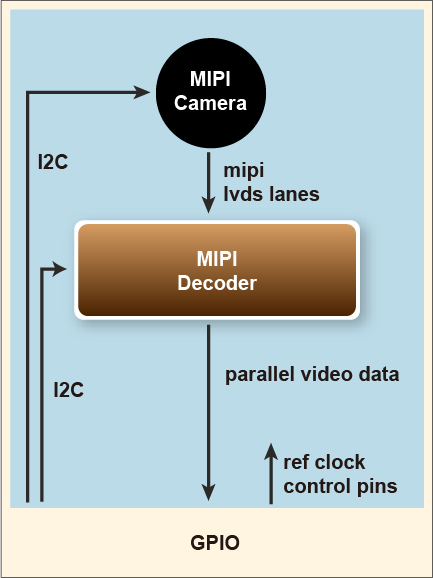

下图为 D8M-GPIO 套件的功能区块图,MIPI Camera Module 将拍摄到的 video 透过 MIPI LINK 传输给 MIPI Decoder,MIPI Decoder 将 MIPI Video Data 转成 Parallel Data 从 2x20 pin GPIO 连接口输出至母板上的 FPGA。而FPGA 可以透过 I2C 接口来设置 MIPI Camera Module 以及 MIPI Decoder 的各项参数。



如 MIPI Camera Module 的输出画数,RGB Gain,Focus 位置以及 MIPI Decoder 的PLL,Video MIPI Decoder 等参数。



Connectivity

D8M-GPIO 具有 2x20 GPIO 界面,可应用于搭配 Altera DE 系列及兼容 FPGA 开发板。

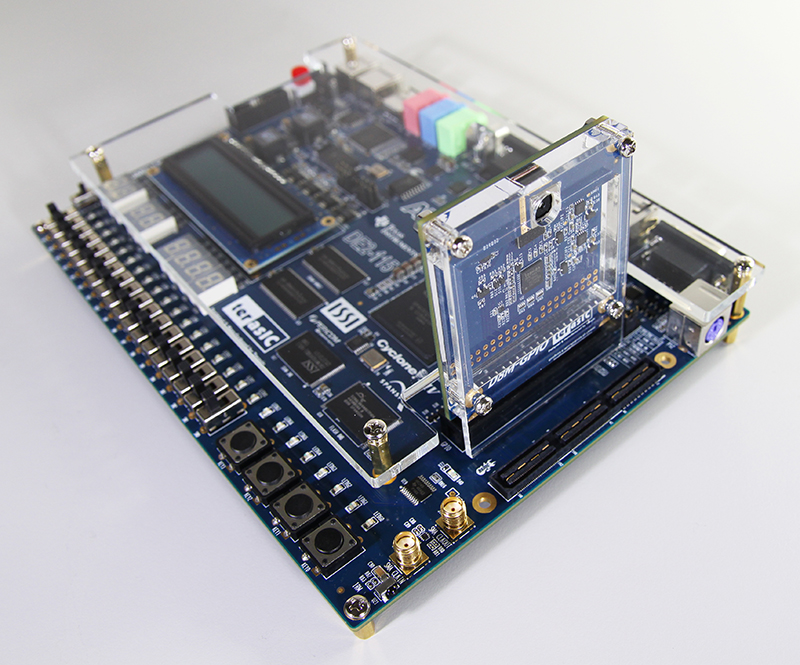

Connect D8M-GPIO with DE2-115

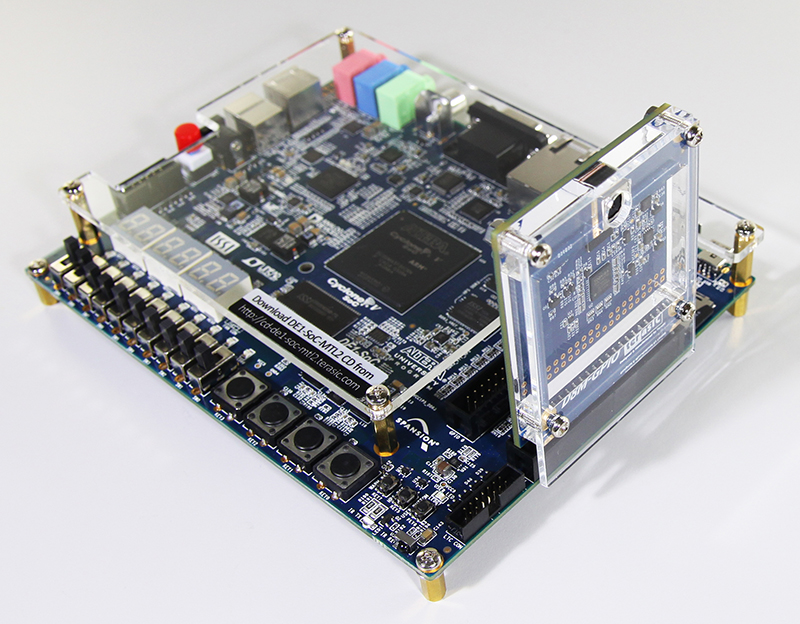

Connect D8M-GPIO with DE1-SoC

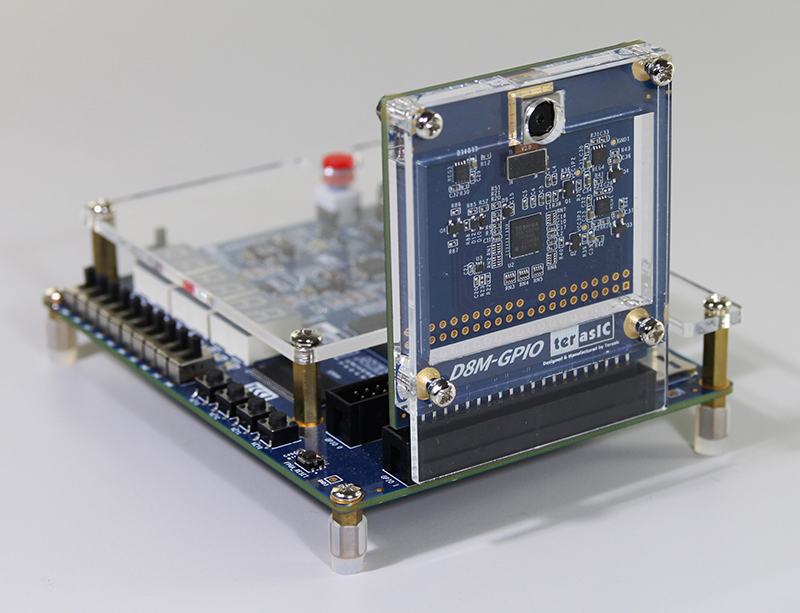

Connect D8M-GPIO with DE0-CV

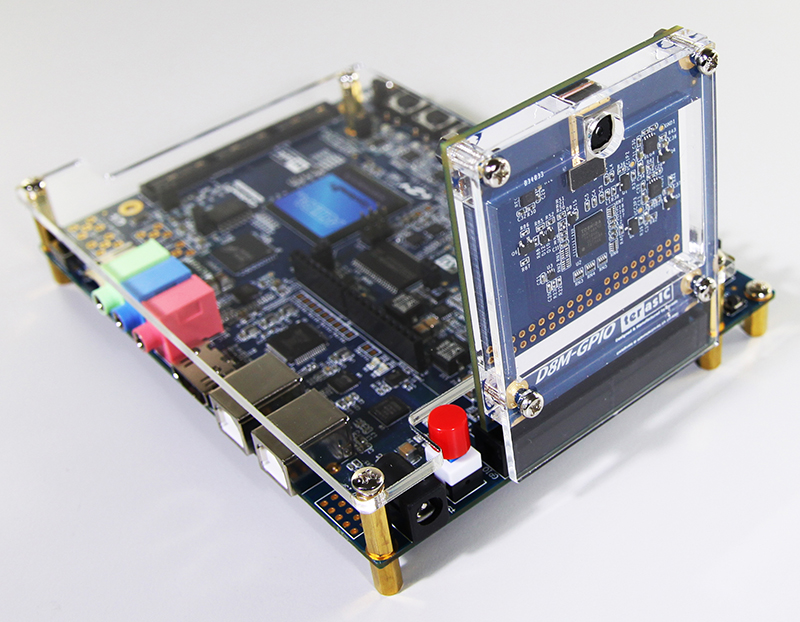

Connect D8M-GPIO with C5G
