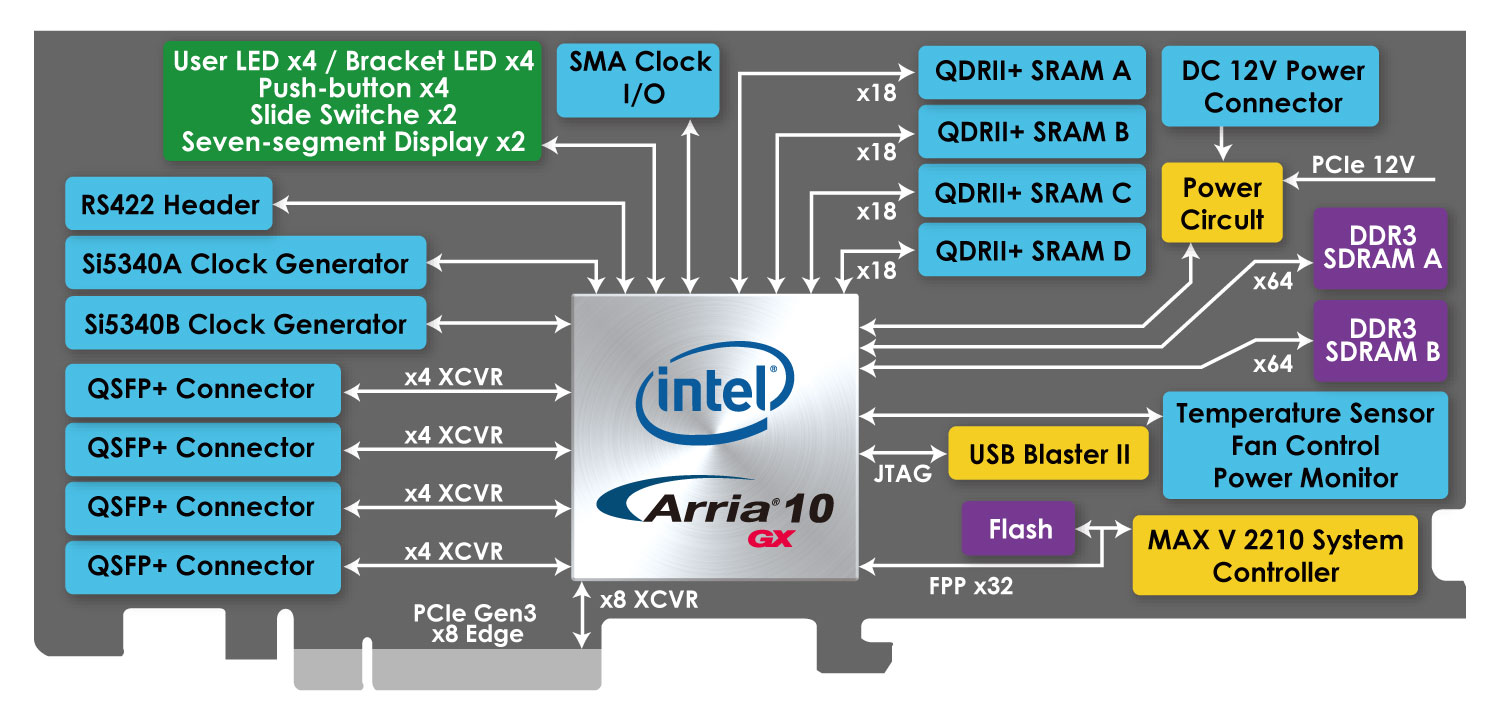

FPGA
- Altera Arria 10 GX FPGA (10AX115N2F45E1SG)
* FPGA 亦有其他规格可供选择,详细信息欢迎洽询Terasic 销售团队。
FPGA 配置
- 板载 USB Blaster II 或JTAG插口对 FPGA 编程
- 通过 MAX II CPLD 和 flash 配置快速被动平行(FPPx32)模式
存储器
- 256MB FLASH
- 2个独立 DDR3 SODIMM 插槽, 每个插槽可支持多达 8GB 933 MHz 或4GB 1066 MHz的SODIMM 模块
- 4颗独立550MHz QDRII+ SRAM, 18位数据汇流排, 单颗72Mbit容量( *
)
*QDRII+ 是否可以运行于最大速度550MHz会与使用的IP 以及Arria 10 速度等级相关.
Altera QDRII+ IP 搭配E1 速度等级FPGA能顺利运行于550MHz, 若搭配I2 速度等级FPGA, 则最大速度只能到达 467MHz.
通信与扩展
- 4 QSFP+ 连接器
- PCI Express (PCIe) x8 边缘连接器 (提供Windows PCIe 驱动)
- 1 RS422 扩展插口
其他
- 常规输入/输出:
- 4 LEDs
- 1 Bracket LED Array
- 2 7-segments
- 4 按钮
- 2 拨码开关
- SMA 时钟输入 / 输出
- 板载时钟
- 50MHz 晶振
- 可编程时钟发生器
- 系统监视与控制
- 温度传感器
- 电源监视
- 风扇控制
- 电源
- 6-引脚电源接口, 12V DC 输入
- PCI Express连接供电
- 机械特性
- PCI Express 标准尺寸 和 3/4-长度
