母板 MAX 10 Altera MAX 10 FPGA Evaluation Kit






max10e

Altera MAX 10 FPGA Evaluation Kit

Altera MAX 10 FPGA, 晶片型號10M08SAE144C8G(或是工程樣板,即10M08SAE144C8GES)

  • 8000個邏輯單元 (LE)
  • 378 Kb M9K memory
  • 32 – 172 (KB) user flash memory
  • 一個ADC轉換器, 取樣率1MSPS,解析度12-bit

FPGA 配置電路

  • JTAG 插頭,可外接USB-Blaster II,或者是Ethernet Blaster下載線
  • 雙配置檔案(即出廠設定檔案和使用者配置檔案)的flash儲存空間
  • 通過.pof檔案(Programmer Object File)進行雙配置檔案的自我配置
  • 通過.sof檔案(SRAM Object File)進行FPGA臨時的工程偵錯

嵌入式時鐘電路

  • 50 MHz 振盪器作為 FPGA 全局時鐘輸入

通用使用者定義 I/O

  • 8個類比輸入 I/O,14 個Arduino I/O,40個通用 I/O
  • 5個紅色使用者自定義LED燈
  • 一個綠色電源指示燈

按鈕和撥碼開關

  • 一個重配置按鈕 (SW2)
  • 一個全器件暫存器重啟按鈕(SW1)
  • 使用者撥動開關(SW3)

電源

  • 採用USB線纜(來自PC或者USB介面充電器)
  • 一個綠色電源指示燈(D6)
  • 測試點(手動用萬用表測量)
  • 功耗測試點(TP2 - TP5)和電壓測試點(TP1, TP6 - TP9)

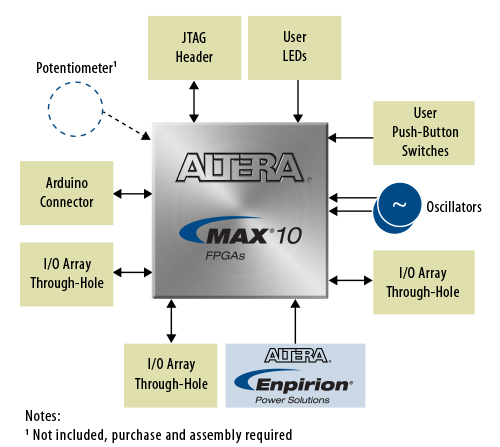

MAX 10 FPGA Evaluation Board Block Diagram
