子板 HSMC ARRadio Daughter Card






ARRadio

HSMC ARRadio Daughter Card

接收

  • 最多支援2個直接轉換射頻接收通道
  • 完全集成合成器(包括迴圈濾波)
  • 資料通路由 LNA、解調器、LPF、ADC和數字濾波器組成。
  • 支援AGC、正交校準和直流偏移校準
  • NF: 2.5dB @1GHz
  • 連續時間sigma-delta ADC, 取樣速率為640MSPS
  • 數字濾波器: 128個全複數的tap,在2到48之間抽取
  • 增益:: 1dB step size,80dB的模擬範圍,30dB的數字範圍(post ADC scaling)
  • 板載溫度校正RSSI感測器

傳送

  • 最多支援2個直接轉換射頻接收通道
  • 完全集成合成器(包括迴圈濾波)
  • 資料通路由 數字濾波、ADC和解調器組成
  • 數字濾波器: 128個全複數的tap,在2到48之間抽取
  • 增益: 0.25dB step size,範圍86dB
  • DAC取樣率為320MSPS

時鐘

時鐘由器件AD9361控制,且軟體程式設計可調。請參閱該器件資料手冊裡面的各種時鐘。ARRadio子板為AD9361提供40MHZ晶振時鐘。

SPI

SPI訊號直接傳遞到HSMC連線器。

控制/監控

AD9361器件允許通過專用pin腳進行實時控制。 這些訊號會被傳遞到HSMC連線器上。這些pin腳的功能包括增益,同步性,狀態機控制等等都是可程式設計的。更多細節請參閱資料手冊。

AD9361器件也允許通過另外一組專用pin腳對內部的訊號進行即時監控。同樣,這些內部訊號會被傳遞到HSMC連線器上。這些pin腳被內部訊號多路複用, 您可以在資料手冊裡面找到對此的最佳描述。

電源

關鍵元件:

ADP1755 低壓差線性穩壓器,1.2A,1.6 ~ 3.6V
ADP2164ACPZ 高效降壓 DC DC 穩壓器

子卡所有的電源都來自FPGA(通過HSMC介面)

連線性

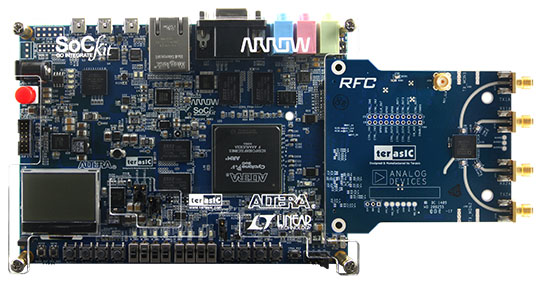

Arradio子卡可以和如下Terasic FPGA 開發板連線:

  連線 SoCKit
