子板 多媒體 HDMI 發送子板






HDMI_TX

HDMI 發送子板

HDMI_TX_HSMC 是帶有 HSMC (High Speed Mezzanine Connector) 介面的 HDMI 資料發送子板,子板包含如下豐富特性:

  • One HSMC interface for connection purpose
  • One HDMI transmitter with single transmitting port
  • One 2K EEPROM
  • Powered from 3.3V and 12V pins of HSMC connector

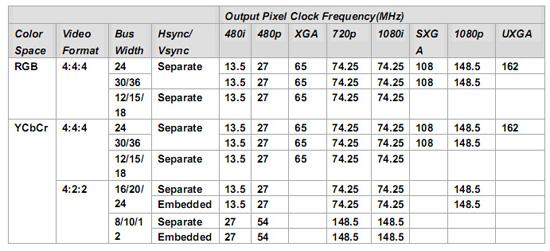

相容 HDMI 1.3a, HDCP 1.2, and DVI 1.0 的規格。支援如下影像輸出格式:

功能方框圖

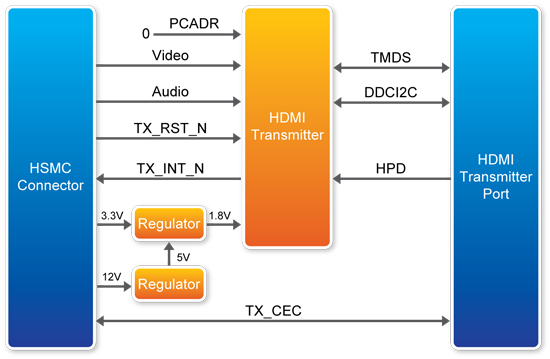

HDMI_TX_HSMC 功能方框圖

連接性

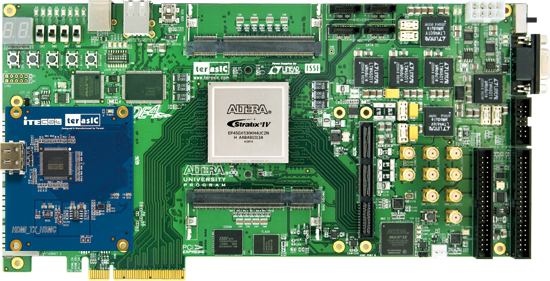

HDMI_TX_HSMC 與 DE4 連接示意圖

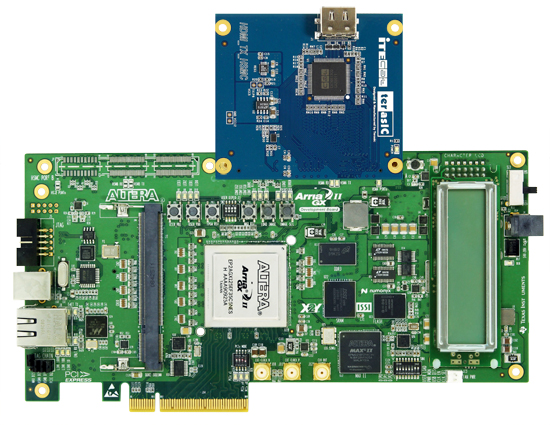

HDMI_TX_HSMC 與 A2GX 連接示意圖

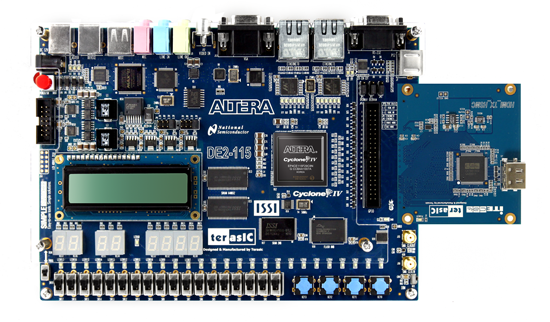

HDMI_TX_HSMC 與 DE2-115 連接示意圖

注意:連接 HDMI_TX 與 DE4 需要使用 THCB-HMF2 子卡,如下圖所示:

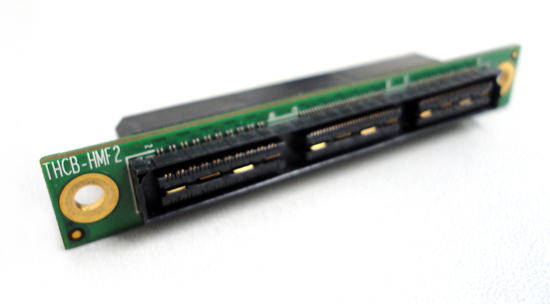

THCB – HMF2 子卡

參考設計

發送示例

參考設計產生的聲音和影像信號輸出至 HDMI 顯示器;影像輸出支援不同的色彩空間包括:YUV422,YUV444 和 RGB444。 解析度包括如下 11 種:

  • 720x480p60
  • 1024x76pP60
  • 1280x720p50
  • 1280x720p60
  • 1280x1024
  • 1920x1080i60
  • 1920x1080i50
  • 1920x1080p60
  • 1920x1080p50
  • 1600x1200p5
  • 1920x1080i120

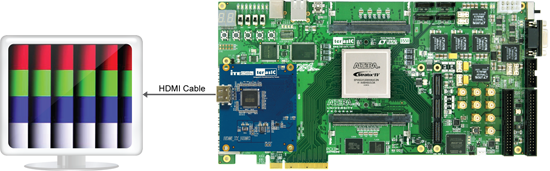

發送參考設計演示圖
