子板 網路 SFP-HSMC 子板






SFP

SFP-HSMC 子板


  • High Speed Mezzanine Card (HSMC)
  • 8 SFP Connectors
    - 4 Transceiver Based SFPs
    - 4 LVDS Bases SFPs
  • 8 SMAs
    - 2 Transceiver Receive SMAs
    - 2 Transceiver Transmit SMAs
    - 1 LVDS Clock Input SMA pair (2 SMAs)
    - 2 Single-ended Clock output SMAs
    - 1 LVDS Clock Output SMA pair (2 SMAs)
    - 1 LVPECL Clock Output SMA pair (2 SMAs)
  • Power
    - 12V to 4V
    - 4V to 3.3V
  • Clocks
    - 61.44MHz
    - 125MHz
    - 155.52MHz
    - 156.25MHz
    - Differential SMA

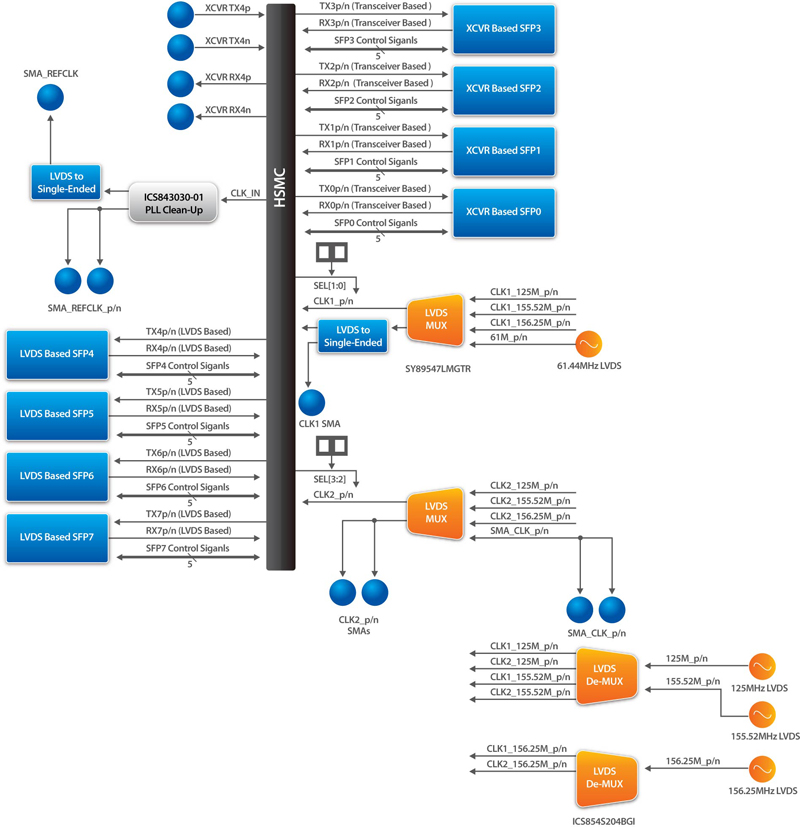

方塊圖




連接性

   SFP-HSMC Card 介面連接示意圖

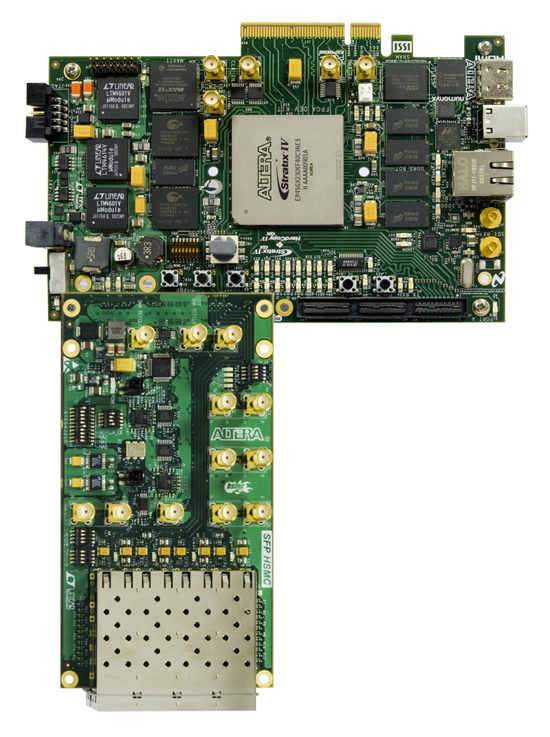

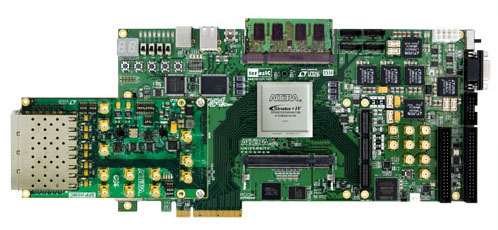

  • The SFP HSMC board Stratix IV GX FPGA Development Kit 連接示意圖

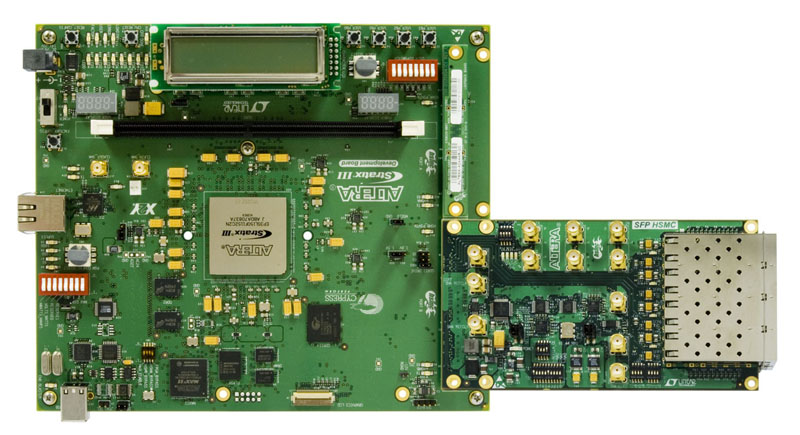

  • The SFP HSMC board Altera Stratix III FPGA Development Kit 連接示意圖

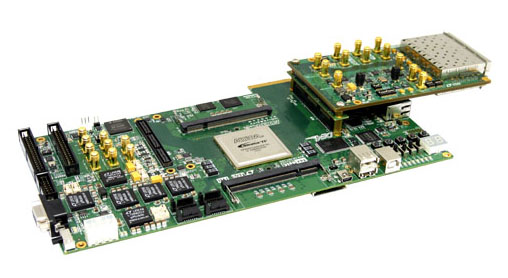

  • The SFP HSMC board Altera DE4 Board 連接示意圖
     備註: 連接時需使用一塊 HMF2 轉接板,此轉接板已內含於 DE4 產品中
