DE10-Standard 開發板
Cyclone V SX SoC—5CSXFC6D6F31C6N
- HPS 端 ARM Cortex-A9 雙核處理器
- 110K 個 LEs
- 5761Kbits 嵌入式存儲
- 6 個 FPGA PLLs
- 2 個硬體存儲控制器
配置與調試
- FPGA 端串列配置晶片 EPCS128
- 板載 USB Blaster II(普通B型USB連接頭)
記憶體
- FPGA 端 64MB(32Mx16)SDRAM
- HPS 端 1GB(2x256Mx16)DDR3 SDRAM
- HPS 端 Micro SD 卡槽
週邊設備
- HPS 端 2 個 USB 2.0 Host 埠( ULPI 介面配備 USB A 型連接頭)
- HPS 端 UART 轉 USB(USB Mini B 型連接頭)
- HPS 端 10/100/1000 乙太網介面
- PS/2 滑鼠/鍵盤連接器
- IR 收發器
- I2C 多工器
連接頭
- 1 個 HSMC 連接頭(用於 MTLC2)
- 1 個 40 引腳擴展介面
- 1 個 10 引腳 ADC 輸入介面
- 1 個 LTC 連接頭(1 個 SPI Master,1 個 I2C 匯流排和 1 個 GPIO 介面)
顯示器
- 24bit VGA DAC
- HPS 端 128x64 點陣式背光 LCD 顯示幕
音訊
-
24-bit CODEC,line-in、line-out、microphone 插孔
視頻輸入
-
TV 解碼器(NTSC/PAL/SECAM) 和 TV 輸入連接頭
模數轉換器
- 轉換速率:500 Ksps
- 8 通道
- 解析度:12 bits
- 類比輸入範圍:0 ~ 4.096 V
開關、按鈕、指示器
- 5 個按鍵( FPGA 端 4 個, HPS 端 1 個)
- FPGA 端 10 個開關
- 11 個LED ( FPGA 端 10 個, HPS 端 1 個)
- 2 個 HPS 重新開機按鈕 ( HPS_RESET_n 和 HPS_WARM_RST_n)
- 6 個七段數碼顯示管
感測器
-
HPS 端重力感測器
電源
-
12V 直流電源輸入
電容式多點觸控屏
LCD顯示器
- 7-inch TFT LCD 解析度 800*480
- 16 million colors (8-bit RGB)
- LED 背光
電容屏多點觸控
- 5 點觸控
- I2C 介面
- 支援手勢識別

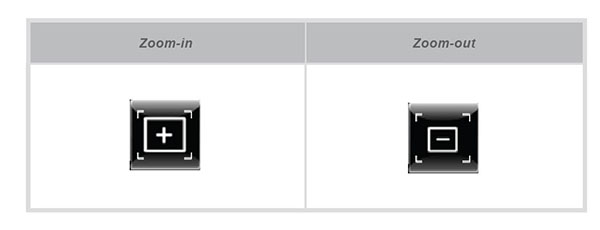

手勢表格
- 一點
- 兩點
800 萬畫素數位圖像感測器
- 有效圖元 3264H x 2448V,拜爾顏色( Bayer Pattern )排列
- 靈敏度 940mV/Lux-sec
- 支援手勢識別
環境光檢測感測器
- 在不同的照明條件下精確照明測量
- 可程式設計中斷
- 16 位元數位輸出,I2C fast-mode,400KHz
- 可程式設計類比增益和積分時間
- 50/60Hz 照明紋波抑制
MPU9250 加速計特性
- 數位輸出三軸加速度計
- 可程式設計滿刻度範圍 ±2g,±4g,±8g ,±16g 集成 16 位
- 自檢測
MPU9250 陀螺儀特性
- 數位輸出 X,Y 和 Z 軸角速率感測器
- 用戶可程式設計滿刻度範圍 ±250,±500,±1000和±2000°/sec 集成 16 位 ADC
- 自檢測
MPU9250 磁力計特性
- 3 軸矽單片霍爾磁感測器和磁集中器
- 寬動態量測範圍和較低電流消耗的高解析度
- 輸出資料解析度 14 bit (0.6μT/LSB) 或者 16 bit (15μT/LSB)
- 滿刻度測量範圍是 ±4800μT
- 磁力計正常工作電流:280μA,8Hz重複率
- 自檢功能與內部磁源來確認終端產品上磁感測器的操作
