Camera Link Receiver 子卡
- 支援標準 Camera Link模式(Base, Medium, dual base assembly)
- 與相機進行串列通信
- Simple 介面
- 通過硬體/軟體自動檢測
- 2 個 LVDS 28 位元通道連結晶片(DS90CR288A)
- 28 位,支援 20 到 85MHz 時鐘轉換
- 吞吐率高達 2.38Gbps
- 頻寬高達 297.5 Mbytes/sec
- 支援 2.5V 和 3.3V I/O 標準
功能方框圖

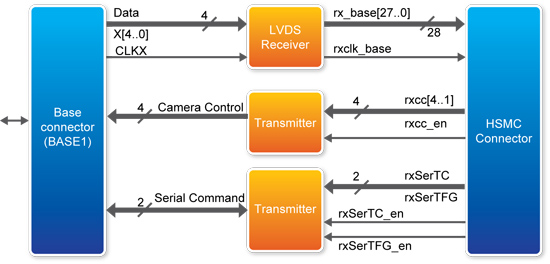

CLR-HSMC (Base 模式) 功能方框圖

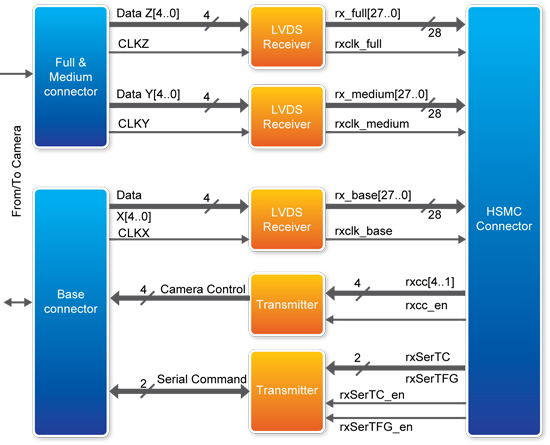

CLR-HSMC (Medium 模式) 功能方框圖

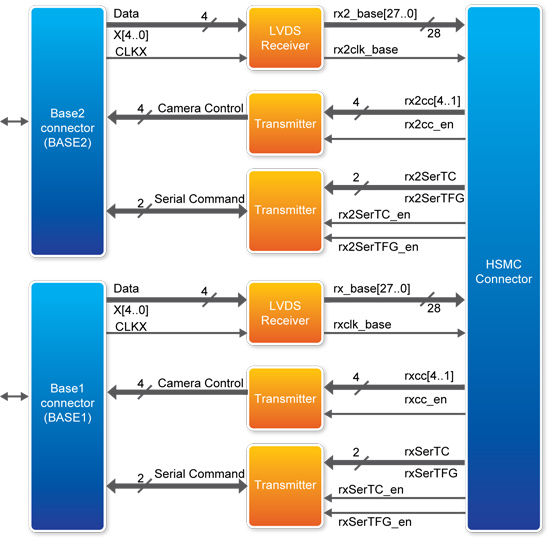

CLR-HSMC (Dual-base 模式) 功能方框圖
連線性
CLR-HSMC 與 Base 模式的相機連接示意圖

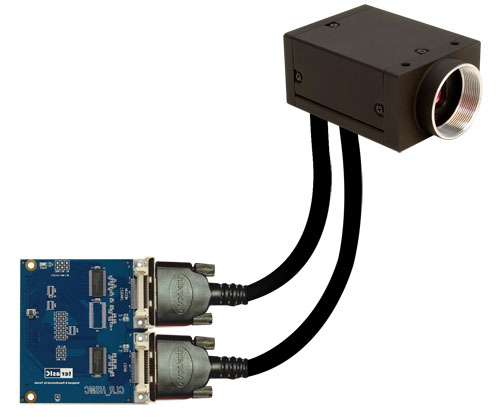

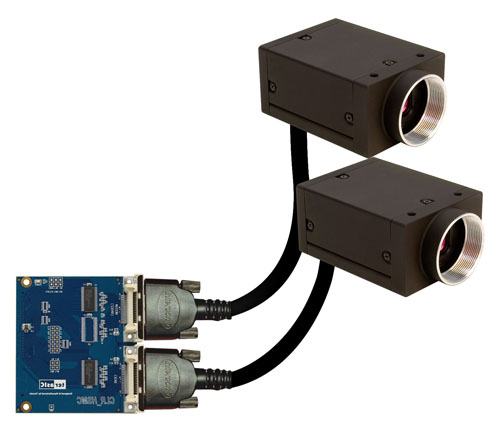

CLR-HSMC 與 Medium 模式的相機連接示意圖
連線性

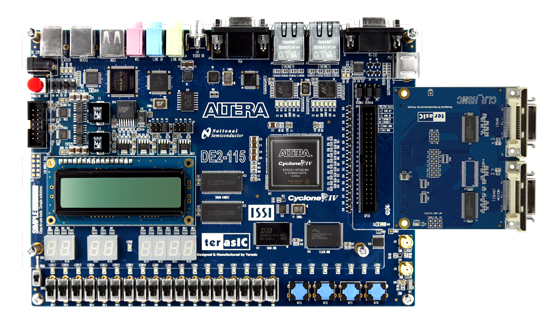

CLR-HSMC 與 DE2-115 連接示意圖

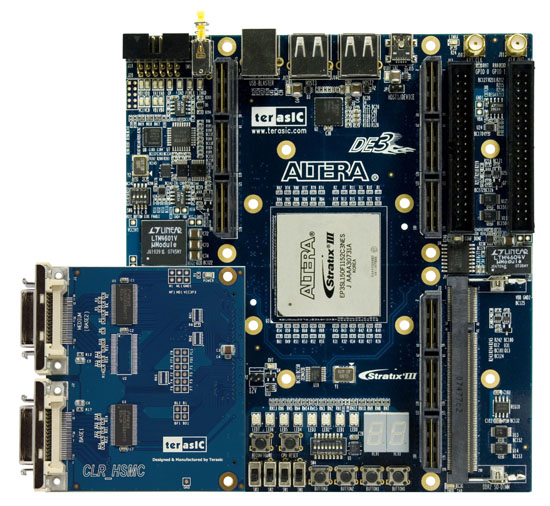

CLR-HSMC 與 DE3 連接示意圖
注意:連接 CLR-HSMC 與 DE3 需要使用 HFF 子卡,該子卡包含在 DE3 包裝盒內。

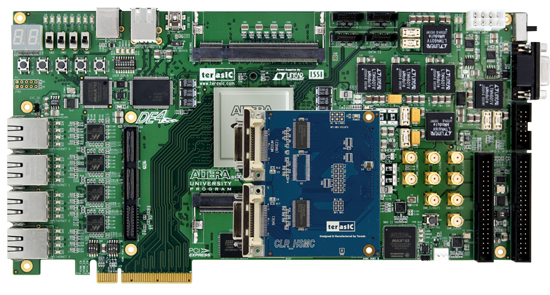

CLR-HSMC 與 DE4 連接示意圖
注意:連接 CLR-HSMC 與 DE4 需要使用 THCB-HMF2 子卡,該子卡包含在 DE4 包裝盒內。
應用
- 機器視覺系統
參考設計
數位相機展示 (適用 DE4)
此案例展示了數位相機通過 CLR-HSMC 子卡與 DE4 組合在一起的應用。

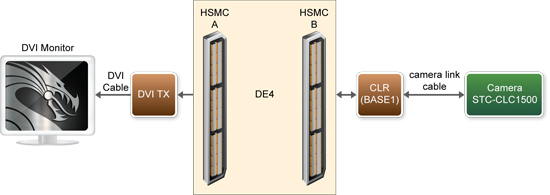

數位相機 展示 的硬體設置
數位相機 展示 (適用DE3)
此案例展示了數位相機通過 CLR-HSMC 子卡與 DE3 組合在一起的應用。

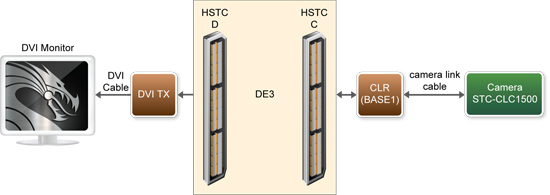

數位相機展示的硬體設置
數位相機展示 (適用DE2-115
此案例展示了數位相機通過 CLR-HSMC 子卡與 DE2-115 組合在一起的應用。

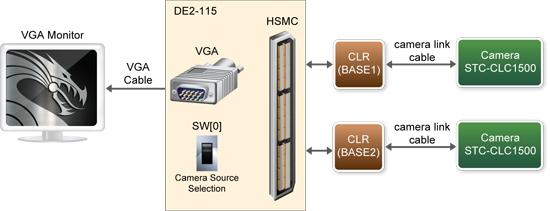

數位相機展示的硬體設置
帶PCI-E介面的數位相機 (適用DE4 )
此案例展示是 DE4 示例的一個擴展,我們可以輕鬆的實現將一個 DVI 介面的控制器替換為一個終端 PC 的應用,它通過 PCIe 介面實現與 DE4 的通信,並且能夠更好的實現視頻影像的即時輸出。

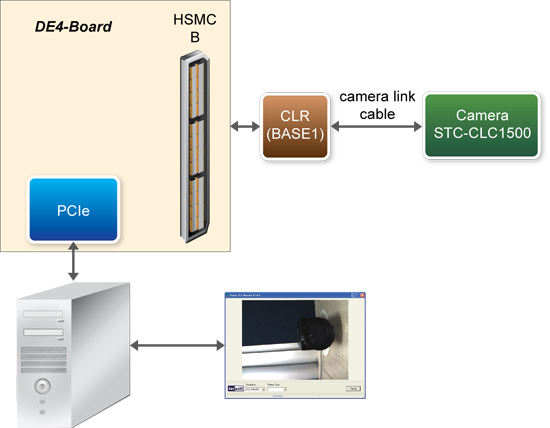

帶 PCI-E 介面的數位相機展示的硬體設置
