- One High Speed Mezzanine Card (HSMC) connector for interface conversion, which is fully compatible with Altera Development boards and Terasic DE3 host boards.
- External Clock In / Out Interface
- Two 14-bit Analog to Digital (A/D) converter channel with 150MSPS
- Two 14-bit Digital to Analog (D/A) converter channel with 250MSPS
- One Audio CODEC with Line-In, Line-Out, MIC and Headphone
- Size :145mm x 80mm x 18mm (L x W x H)

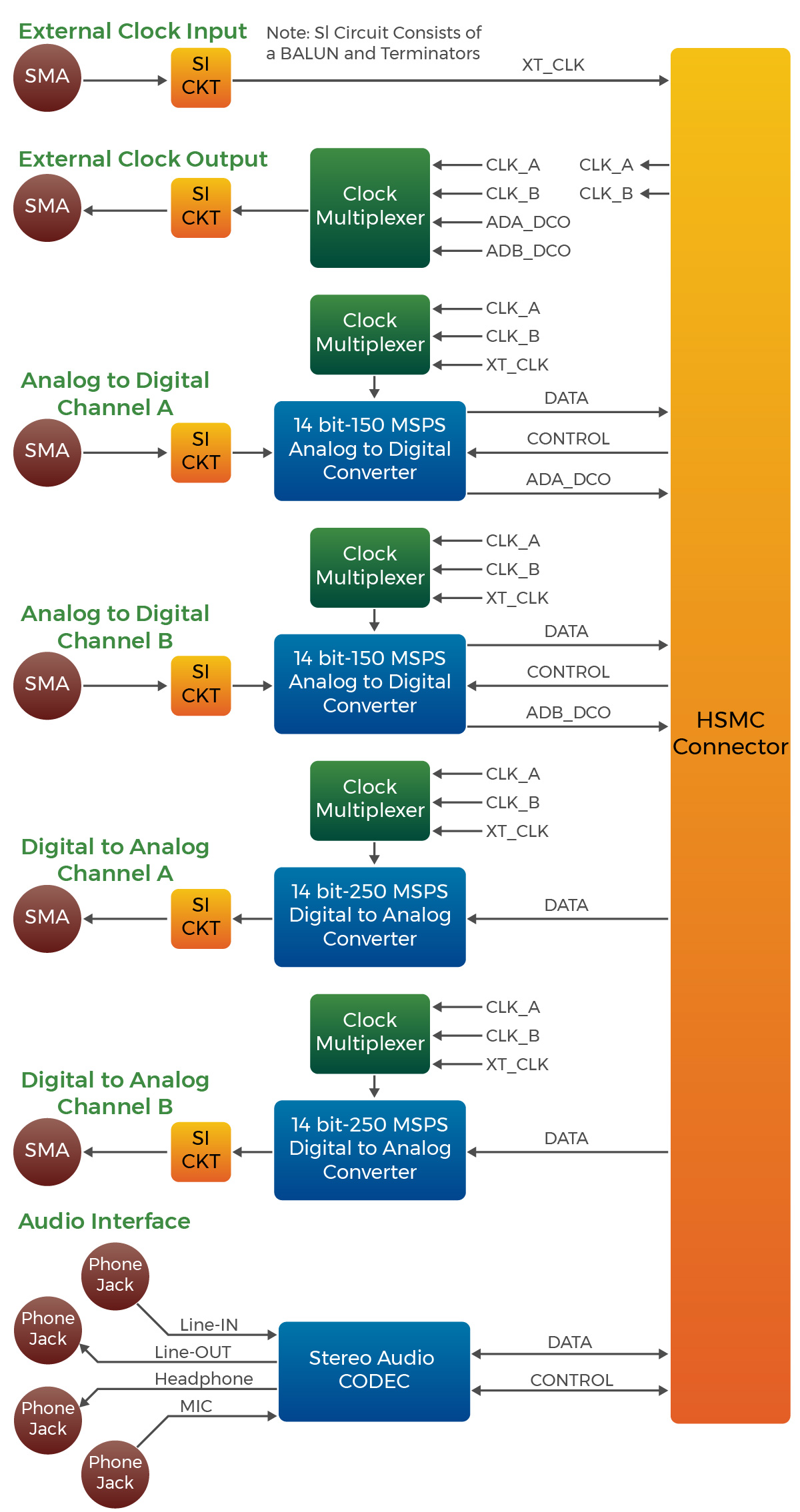

Block Diagram
Applications
- Low cost oscilloscope and pattern generator
- Communication Transceiver
- Digital signal processing
- Platform for various modulation techniques
- Record and playback sound
Connectivity
AD/DA Data Conversion Card
-
AD/DA Data Conversion Card connection to the Altera Stratix III Development Board
- AD/DA Data Conversion Card connection to the Altera Cyclone III Development Board

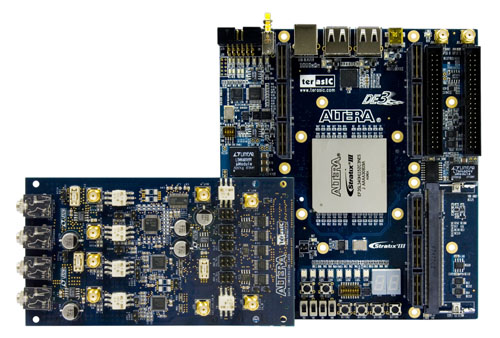

- AD/DA Data Conversion Card connection to the Altera DE3
Note. An adapter (SFF) is required to connect AD/DA Data Conversion Card with DE3. It is bundled in DE3 kit.
- AD/DA Data Conversion Card connection to the Altera DE4
Note. An adapter (THCB-HMF2 card) should be installed on DE4 to connect with AD/DA Data Conversion Card. HMF2 cards are included in DE4 kit contents.
- AD/DA Data Conversion Card connection to the Altera DE2-115
