子板 介面转换 高速数字模拟转换子板






DCC

高速数字模拟转换子板

功能介绍

  • 规格
    • 一个HSMC连接头,用于接口转换, 完全兼容Altera开发板和Terasic DE3主板.
    • 外部时钟输入/输出接口
    • 两个14-bit AD转换通道,采样率150MSPS
    • 两个14-bit DA转换通道,采样率250MSPS
    • 一个带有Line-In, Line-Out, 麦克风和耳机得音频编解码器

  • 尺寸:145mm x 80mm x 18mm (L x W x H)


功能方塊圖

应用特色

  • Low cost oscilloscope and pattern generator
  • 通信收发器
  • 数字信号处理
  • 各种调制技术平台
  • 录制和回放声音

连接性

 DCC-HSMC 接口连接示意图

  • DCC-HSMC  Altera Stratix III Development Board  连接示意图




  • DCC-HSMC  Altera Cyclone III Development Board  连接示意图

  • DCC-HSMC  Altera DE3  连接示意图
    备注 连接时需使用 SFF 转接板 , 此转接板已内含于 DE3 产品中

  • DCC-HSMC  Altera DE4 连接示意图
    备注 : 连接时需使用一块 HMF2 转接板 , 此转接板已内含于 DE4  产品中

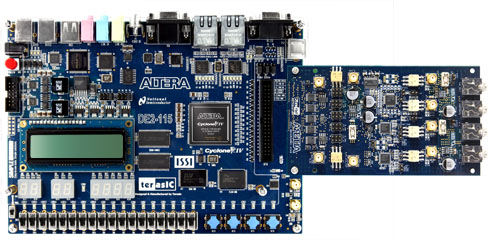

  • DCC-HSMC  Altera DE2-115 连接示意图
