子板 网路 NET-FMC Card






NET-FMC

NET-FMC Card

  • 拥有一个用于接口转换的 FMC 连接器﹐只要带有 FMC (HPC) 连接器的 FPGA 主机板就可以搭配这个子卡。
  • 四端口集成 10/100/1000 千兆以太网收发器﹐支持 SGMII/GMII/MII/RGMII MAC 接口﹐可直接连接到 MAC/ 交换机端口
  • 动态配置支持 10Mbps﹑100Mbps (快速以太网) 或 1000Mbps (千兆以太网)操作
  • 使用标准的 Cat UTP (unshielded twisted pair) 电缆
  • 需要一个来自专用振荡器驱动的 25MHz 参考时钟 完整的参考设计
  • 完整的参考设计

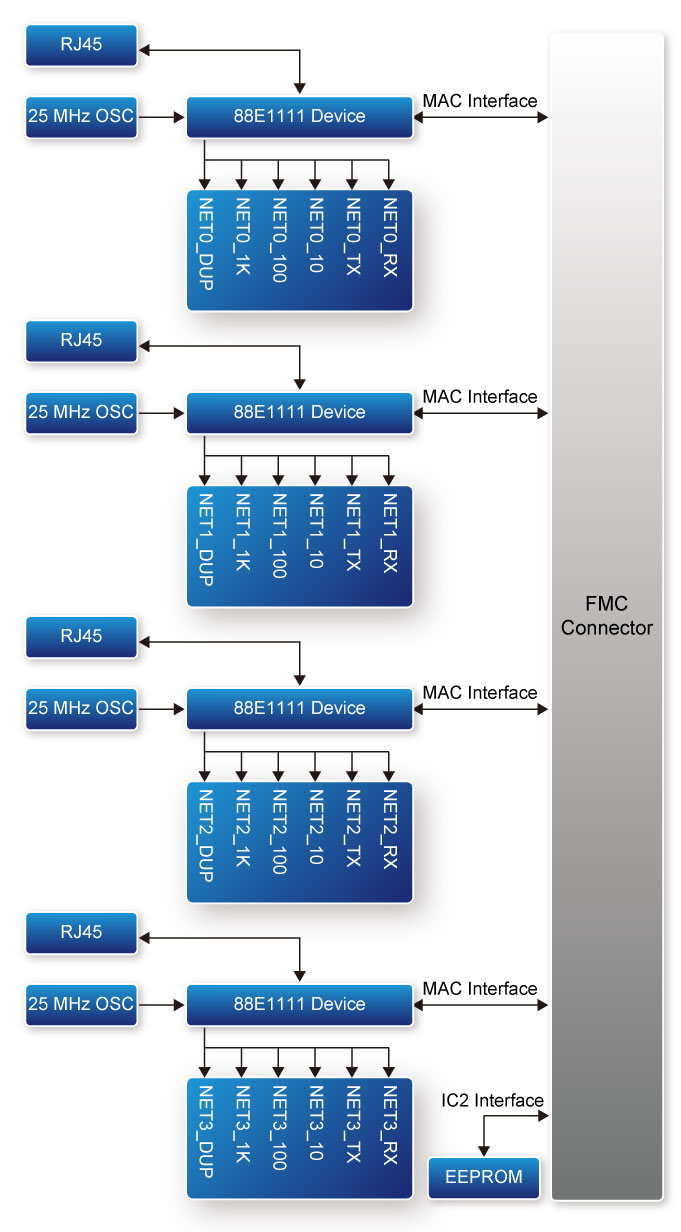

功能框图

连接

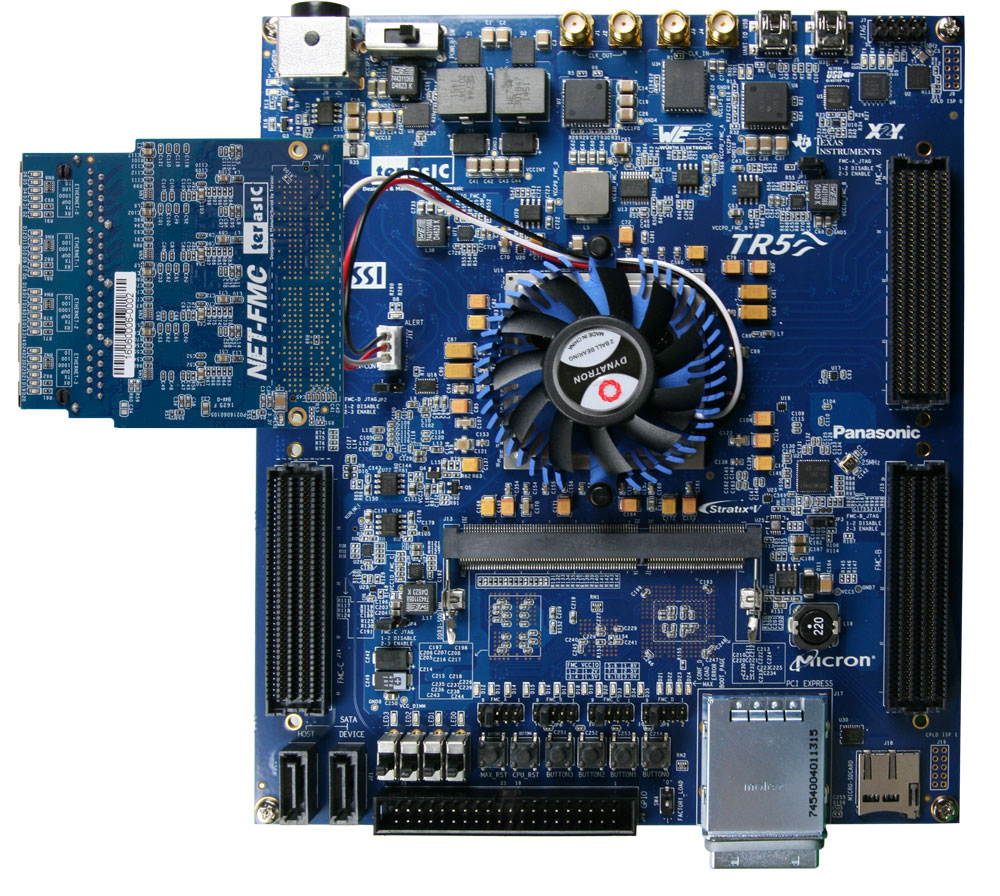

将 NET-FMC 子卡连接到 TR5 的 FMCA 端口

参考设计

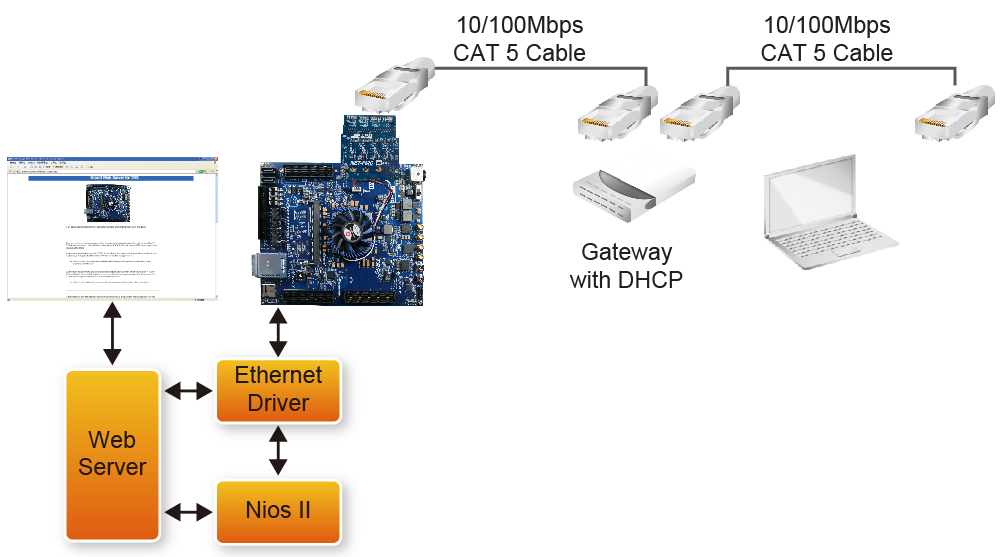

web 服务器是基于在 MicroC/OS-II RTOS 上运行的 NicheStack TCP/IP Stack Nios II Edition 提供的套接字应用程序程序接口 (API) 实现的﹐ 以提供来自TR5 开发板的 web 内容。 使用 DHCP 协议﹐web 服务器能够从网关请求一个有效的 IP。 服务器可以处理基本的请求﹐以提供来自存储在 TR5 开发板闪存上的单个 zip 文件里的 HTML, JPEG, GIF, PNG, JS, CSS, SWF, ICO 文件。 此外﹐它还允许您通过 web 网页来控制开发板上的各个元件﹐包括控制 LED灯﹑7段数码管显示和风扇控制。
