子板 网路 SFP-HSMC 子板






SFP

SFP-HSMC 子板


  • High Speed Mezzanine Card (HSMC)
  • 8 SFP Connectors
    - 4 Transceiver Based SFPs
    - 4 LVDS Bases SFPs
  • 8 SMAs
    - 2 Transceiver Receive SMAs
    - 2 Transceiver Transmit SMAs
    - 1 LVDS Clock Input SMA pair (2 SMAs)
    - 2 Single-ended Clock output SMAs
    - 1 LVDS Clock Output SMA pair (2 SMAs)
    - 1 LVPECL Clock Output SMA pair (2 SMAs)
  • Power
    - 12V to 4V
    - 4V to 3.3V
  • Clocks
    - 61.44MHz
    - 125MHz
    - 155.52MHz
    - 156.25MHz
    - Differential SMA

方块图




连接性

   SFP-HSMC Card 接口连接示意图

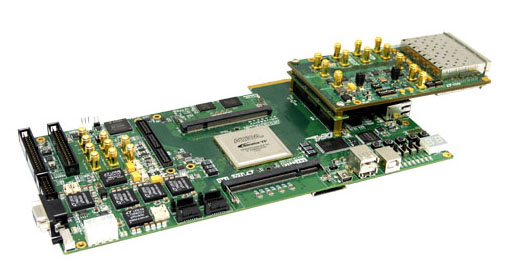

  • The SFP HSMC board Stratix IV GX FPGA Development Kit 连接示意图



  •  The SFP HSMC board Altera Stratix III FPGA Development Kit 连接示意图

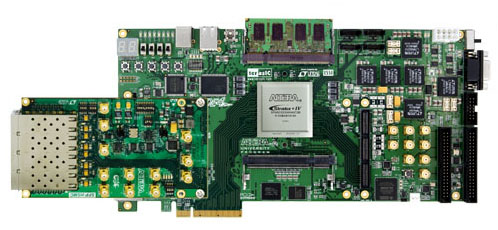

  • The SFP HSMC board Altera DE4 Board 连接示意图
    备注 : 连接时需使用一块  HMF2 转接板 , 此转接板已内含于 DE4 产品中
