母板 Cyclone IV Altera DE2-115 教育开发平台






DE2-115

Altera DE2-115 教育开发平台

The DE2-115 Board

Cyclone® IV EP4CE115

  • 114,480 logic elements (LEs)
  • 3,888 Embedded memory (Kbits)
  • 266 Embedded 18 x 18 multipliers
  • 4 General-purpose PLLs
  • 528 User I/Os

配置芯片与 USB Blaster 电路

  • EPCS64 配置芯片
  • 内建 USB Blaster 电路
  • 支持 JTAG 与 AS 模式

内存

  • 128MB (32Mx32bit) SDRAM
  • 2MB (1Mx16) SRAM
  • 8MB (4Mx16) Flash with 8-bit mode
  • 32Kbit EEPROM

滑动开关和 LED 指示器

  • 18 个滑动开关和 4 个按钮
  • 9 个绿色LEDs, 18 个红色 LEDs
  • 8 个七段显示器

Audio

  • 24-bit CD 质量编码器与解码器
  • 输入、输出与麦克风输入接头

Display

  • 16x2 LCD module

On-Board Clocking Circuitry

  • 3 个 50MHz 振荡器时钟输入
  • SMA 接头(external clock input/output)

SD Card Socket

  • 支持 SPI 以及 SD 1-bit 两种 SD Card 读取模式

2 个千兆以太网接口

  • 高度集成的 10/100/1000M 网络芯片
  • 支持工业以太网 IP 核

172-pin High Speed Mezzanine Card (HSMC)

  • 用户可配置的 I/O 标准(电压标准:3.3/2.5/1.8/1.5V)

USB Type A and B

  • 支持 USB 2.0 标准的 USB 主/从控制器
  • 支持全速和低速数据传输
  • 立即可用的 PC 端驱动程序

40 引脚 GPIO 扩充槽

  • 用户可配置的 I/O 标准(电压标准:3.3/2.5/1.8/1.5V)

VGA 输出

  • VGA DAC (high speed triple DACs)

DB-9 Serial Connector

  • 带传输控制信号的全功能 RS-232 端口

PS/2 Connector

  • 提供 PS/2 鼠标和键盘到 DE-115 的连接

Remote Control

  • 红外接收模块

TV-in Connector

  • TV 全制式解码芯片(NTSC/PAL/SECAM)

Power

  • 桌面型 DC 适配器
  • 开关型降压稳压芯片 LM3150MH



Connectivity

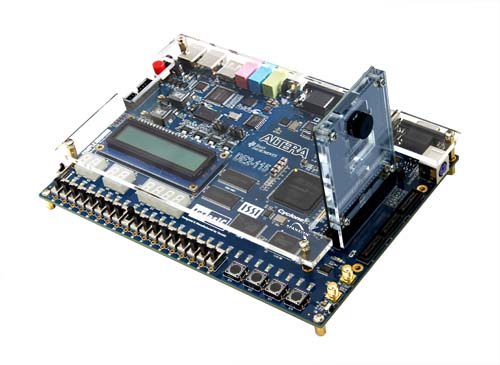

   D5M 接口连接示意图

  • D5M 与 DE2-115 连接示意图

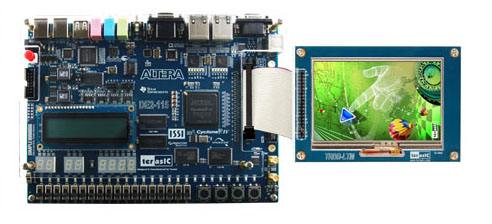

 LTM接口连接示意图

  • LTM 与 DE2-115 连接示意图

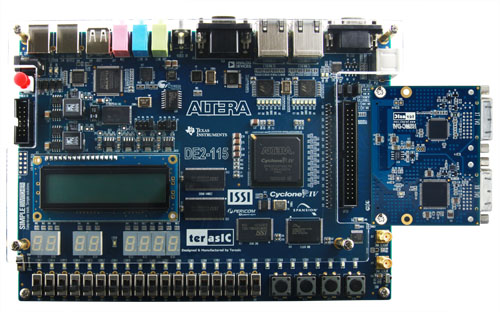

   DVI-HSMC 接口连接示意图

  • DVI-HSMC 与 DE2-115 连接示意图

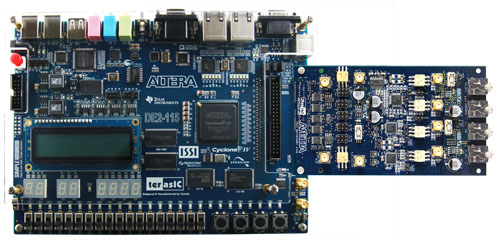

   ADA-HSMC 接口连接示意图

  • ADA-HSMC 与 DE2-115 连接示意图

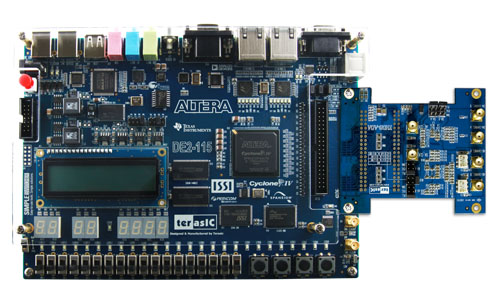

   DCC-HSMC 接口连接示意图

  • DCC-HSMC 与 DE2-115 连接示意图

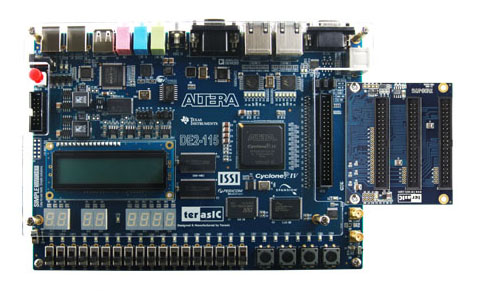

   HTG(M) 接口连接示意图

  • HTG(M) 与 DE2-115 连接示意图

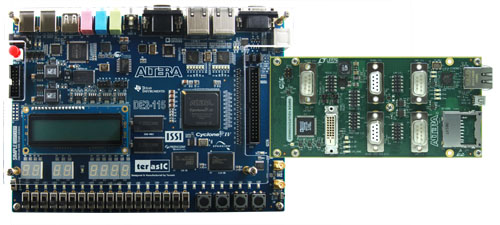

   COMM 接口连接示意图

  • COMM 与 DE2-115 连接示意图
