母板 Stratix V TR5-Lite






TR5-Lite

TR5-Lite

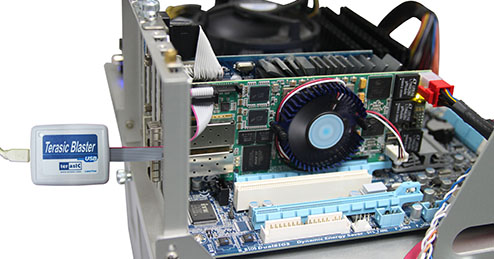

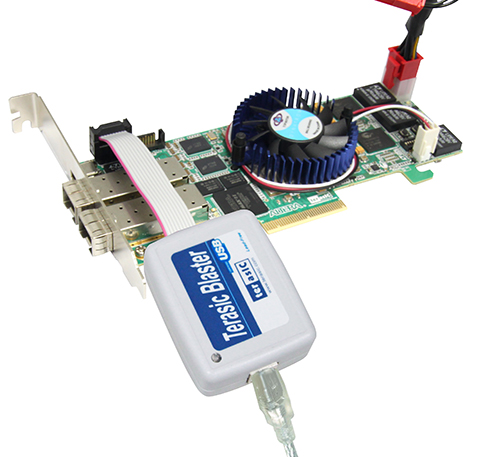

The TR5-Lite Board

Altera Stratix® V GX FPGA (5SGXEA7N2F45C2)

  • JTAG 接口用于 FPGA 下载程序
  • 通过MAX II CPLD 和 Flash 存储器配置的快速被动并行 (FPPx32) 模式

通用输入 / 输出:

  • 4 LEDs
  • 1 组 LED 阵列
  • 2 按钮开关
  • 2-位 拨码开关

板载时钟

  • 50MHz 晶振
  • 可编程时钟发生器 Si570 和 CDCM61004

存储

  • 36MB 550MHZ ISSI
  • 2GB 933MHz DDR3 SDRAM
  • 256MB FLASH

通讯接口

  • 2 个 SFP+ 连接器
  • 1 个 Serial ATA (SATA II) 主设备接口
  • PCI Express (PCIe) x8 边缘连接器
  • 1 个 1394 型接口的RS422

系统监控

  • 温度传感
  • 风扇控制

电源

  • PCI Express 6-pin 电源接头, 12V直流输入
  • PCI Express 边缘连接器供电

机械尺寸

  • PCI Express low-profile 半长

连接性

 连接示意图
