子板 RF HSMC ARRadio Daughter Card






ARRadio

HSMC ARRadio Daughter Card

接收

  • 最多支持2个直接转换射频接收通道
  • 完全集成合成器(包括循环滤波)
  • 数据通路由 LNA、解调器、LPF、ADC和数字滤波器组成。
  • 支持AGC、正交校准和直流偏移校准
  • NF: 2.5dB @1GHz
  • 连续时间sigma-delta ADC, 采样速率为640MSPS
  • 数字滤波器: 128个全复数的tap,在2到48之间抽取
  • 增益:: 1dB step size,80dB的模拟范围,30dB的数字范围(post ADC scaling)
  • 板载温度校正RSSI传感器

发送

  • 最多支持2个直接转换射频接收通道
  • 完全集成合成器(包括循环滤波)
  • 数据通路由 数字滤波、ADC和解调器组成
  • 数字滤波器: 128个全复数的tap,在2到48之间抽取
  • 增益: 0.25dB step size,范围86dB
  • DAC采样率为320MSPS

时钟

时钟由器件AD9361控制,且软件编程可调。请参阅该器件数据手册里面的各种时钟。ARRadio子板为AD9361提供40MHZ晶振时钟。

SPI

SPI信号直接传递到HSMC连接器。

控制/监控

AD9361器件允许通过专用pin脚进行实时控制。 这些信号会被传递到HSMC连接器上。这些pin脚的功能包括增益,同步性,状态机控制等等都是可编程的。更多细节请参阅数据手册。

AD9361器件也允许通过另外一组专用pin脚对内部的信号进行实时监控。同样,这些内部信号会被传递到HSMC连接器上。这些pin脚被内部信号多路复用, 您可以在数据手册里面找到对此的最佳描述。

电源

关键组件:

ADP1755 低压差线性稳压器,1.2A,1.6 ~ 3.6V
ADP2164ACPZ 高效降压 DC DC 稳压器

子卡所有的电源都来自FPGA(通过HSMC接口)

连接性

Arradio子卡可以和如下Terasic FPGA 开发板连接:

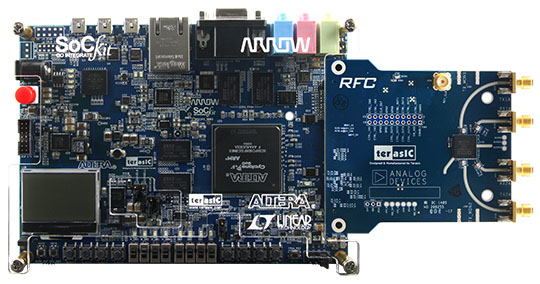

  连接 SoCKit
