HAN 领航开发平台有许多特性﹐允许用户实现多种高性能的设计电路。 板上提供以下硬件:
FPGA 器件
- Intel® Arria10® SoC 10AS066K3F40E2SG 器件 (660K LEs)
- 板载 USB-Blaster II 下载电路; JTAG 模式
- 串行配置设备 - EPCQL1024
- 一个 DDR4 SO-DIMM 插槽﹐支持 ECC
- 板载 1GB DDR4-2400﹐32 位数据宽度
- USB C 型接口
- 功率输出
- 显示端口 TX﹐4 通道
- USB 3.0/2.0
- 支持 HDMI TX/RX 2.0﹐可显示 4K2K@60--FPGA 端收发器
- Gen3 x4 PCIE 线缆连接器
- SFP+ 插槽 x4, 40Gbps
- SATA 3.0 主设备接口 x2 和 SATA 从设备接口 x2 (SATA 连接器 x4)
- 一个千兆以太网端口
- SMA 时钟输入和时钟输出
- HPC FMC 连接器。 支持 VADJ 1.2 v / 1.5 v / 1.8 v。
- 加速度计﹐陀螺仪和磁力仪
- 温度传感器
- 风扇控制
- LED x2﹐按键 x2﹐滑动开关 x2﹐7段数码管 x2
HPS (硬处理器系统)
- 1.5GHz 双核 ARM Cortex-A9 处理器
- MicroSD 插槽
- 板载 1GB DDR4-2400﹐32 位数据宽度
- 1 个千兆以太网 PHY﹐J45 接口
- USB OTG 接口﹐USB mini-AB 接口
- UART 转 USB﹐USB Mini-B 接口
- RTC
- 一个用户按钮和一个用户 LED
- 热复位按钮和冷复位按钮
框图
内存插槽
除了 DDR4 Sodimm﹐它还兼容 Terasic QDRII+ 内存模块。
- 安装上 DDR4 Sodimm 内存模块

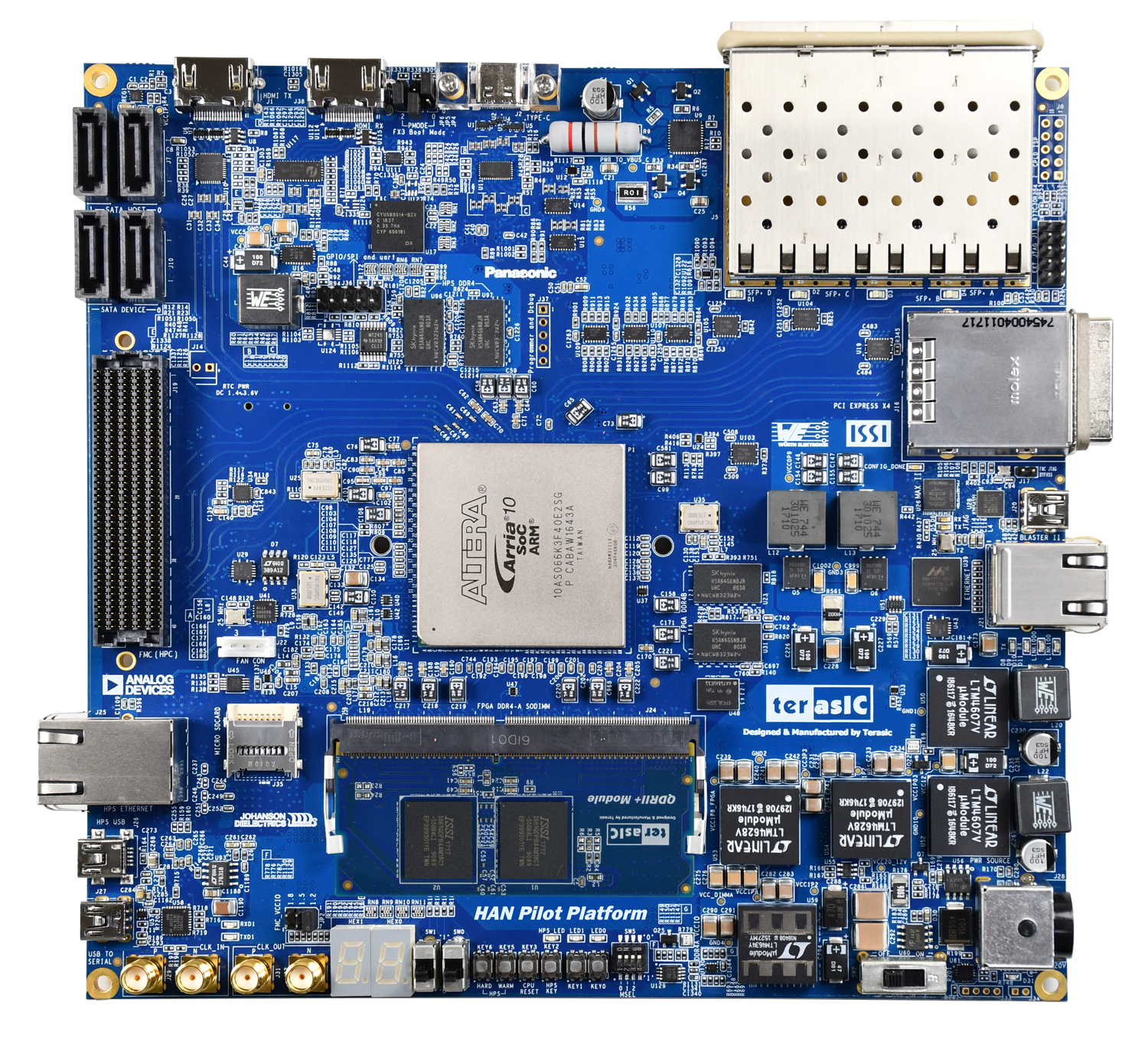

- 安装上 QDRII+ 内存模块
- QDRII+ SODIMM Module
-
Total 144Mb(18MB) for two chips
-
36-bit data width
-
550 MHz
-
FMC连接

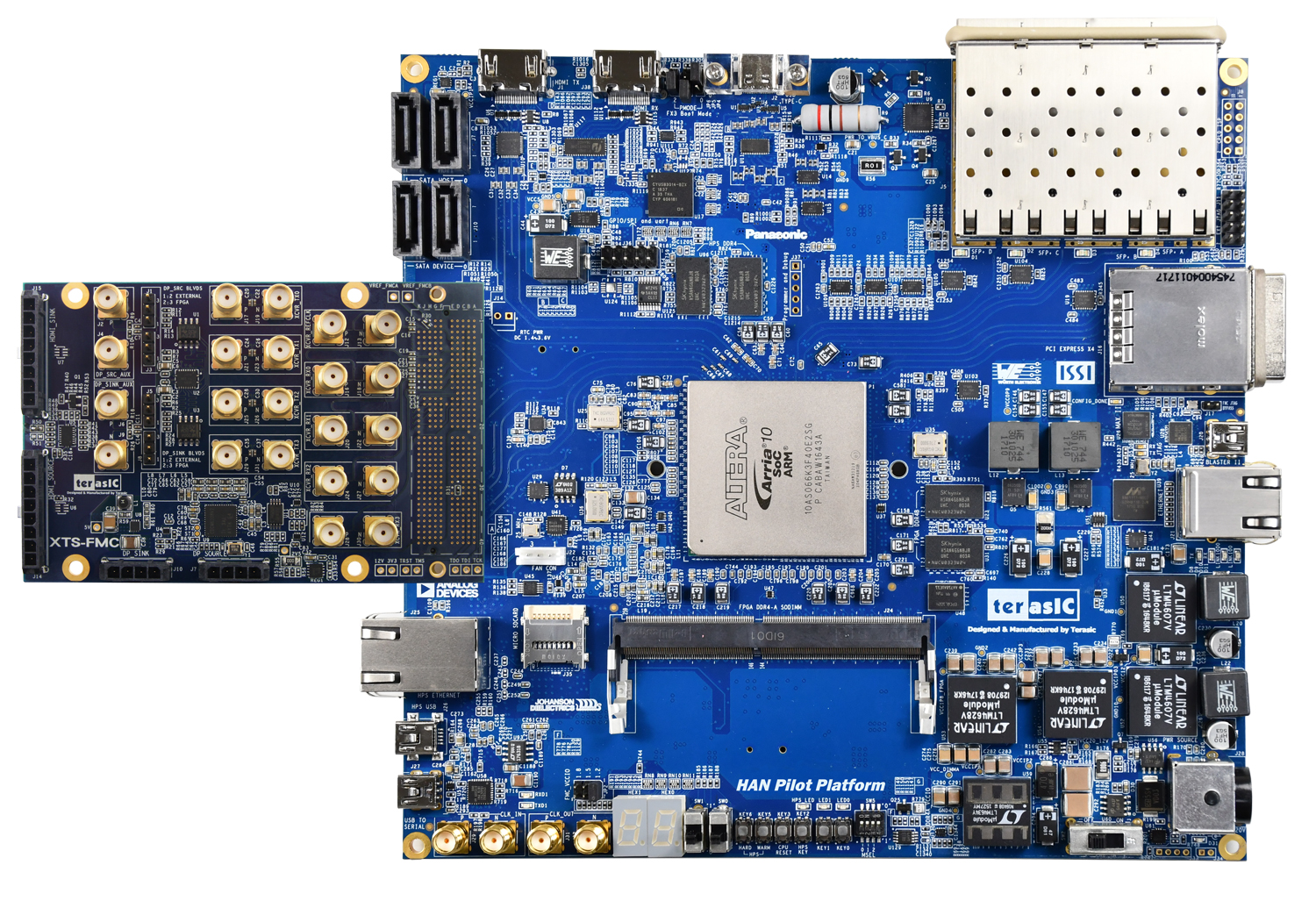

- 连接 XTS-FMC 子卡

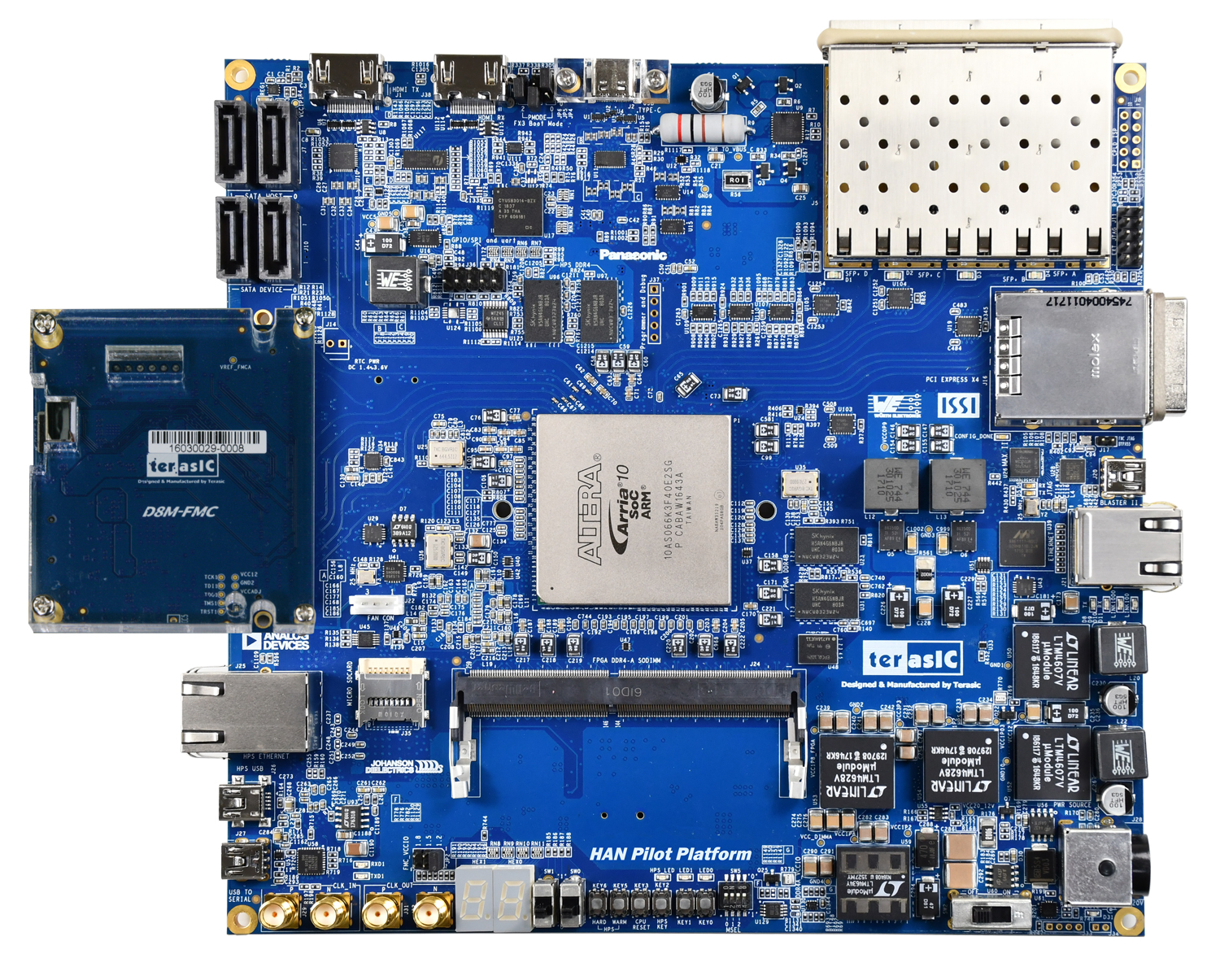

- 连接 D8M-FMC 子卡

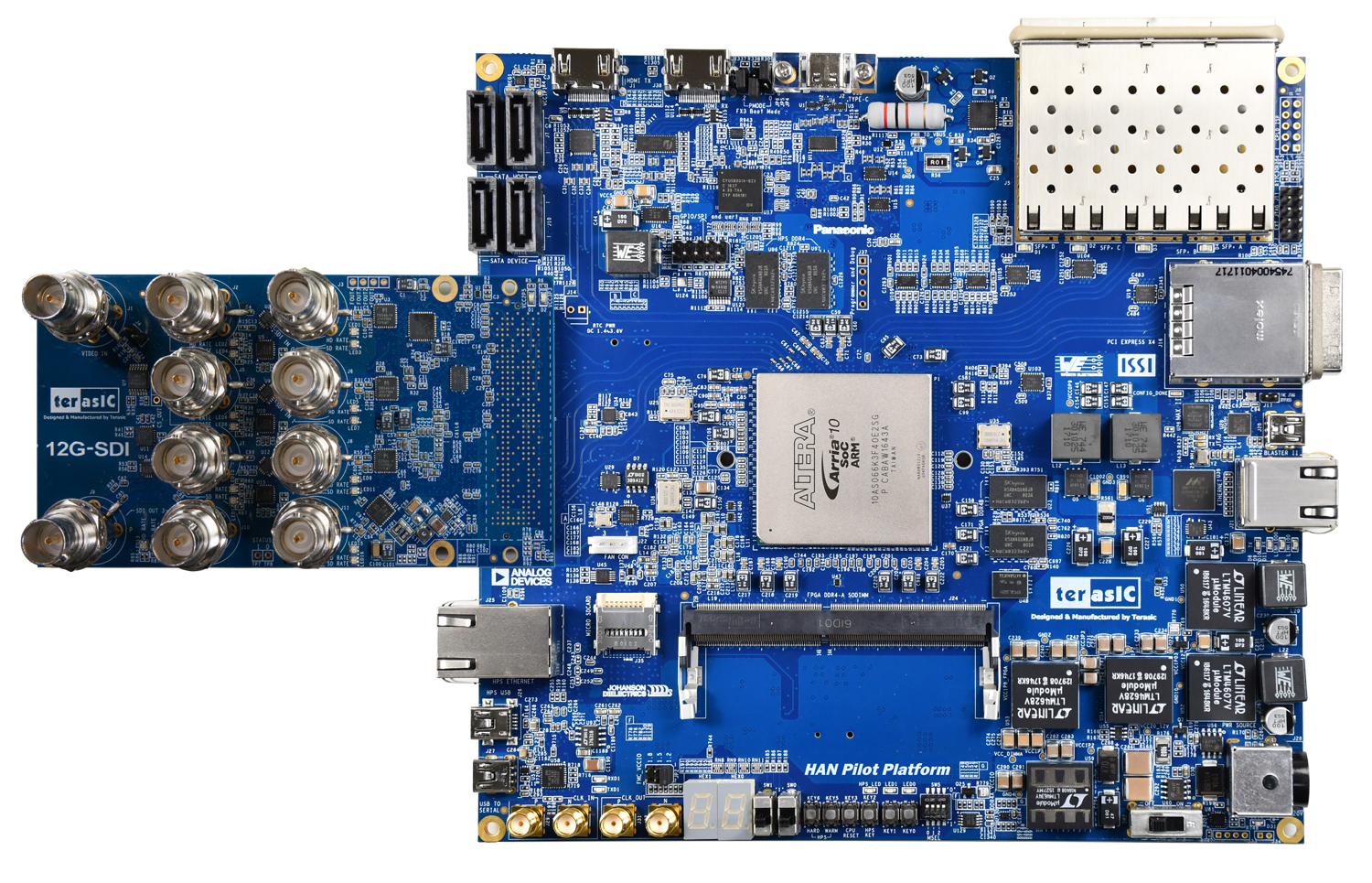

- 连接 12G SDI-FMC 子卡

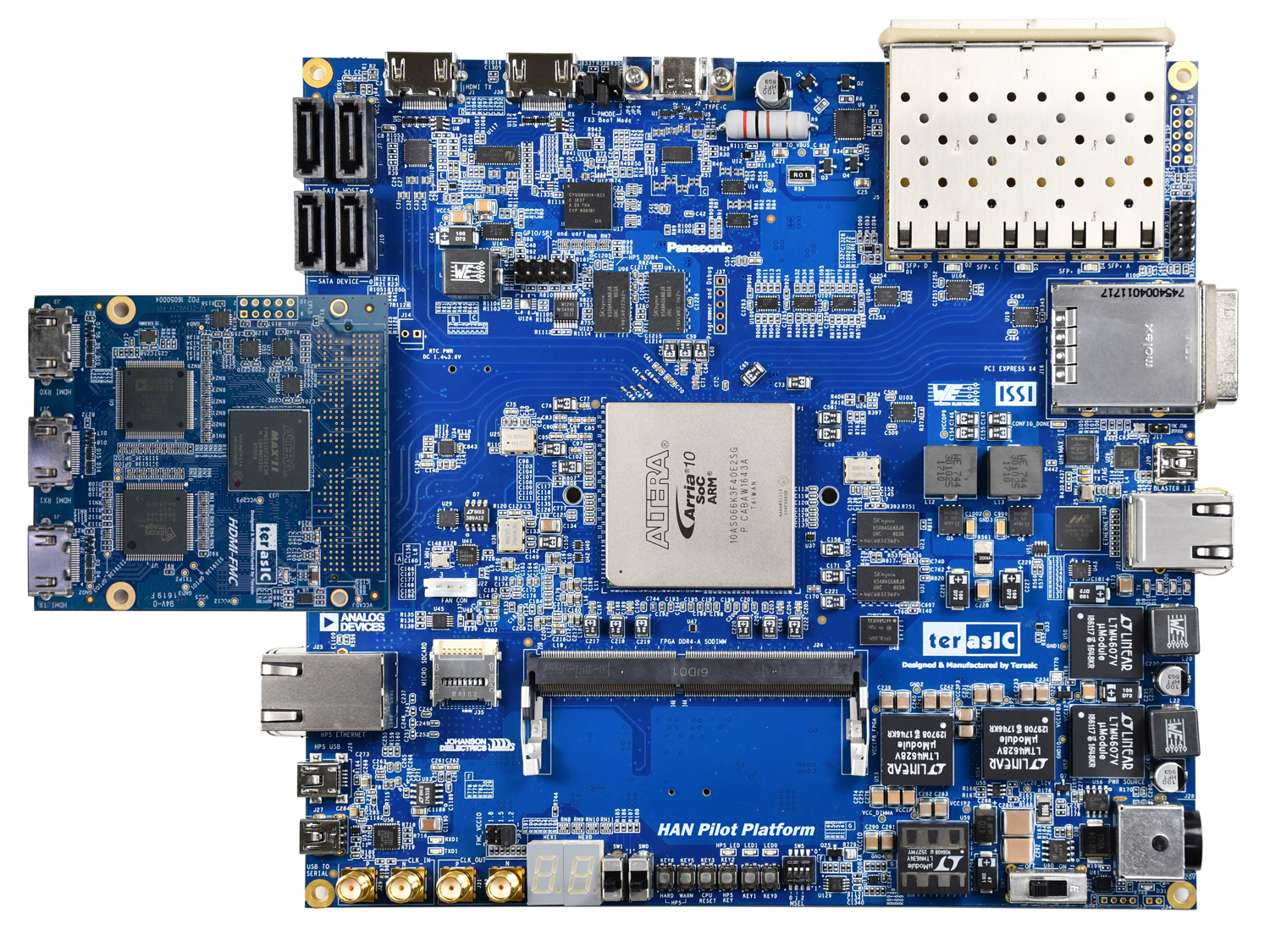

- 连接 HDMI-FMC 子卡

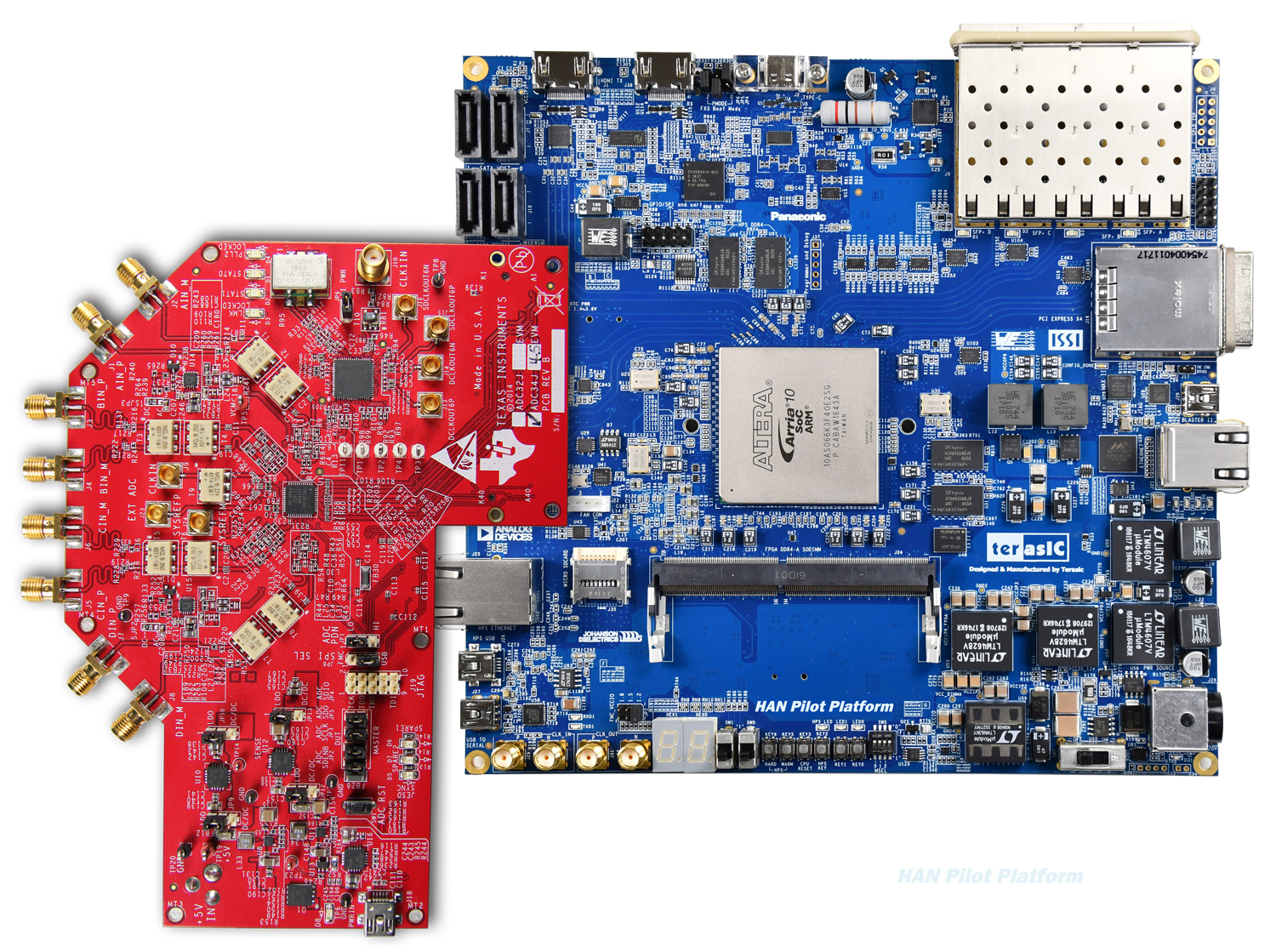

- 连接 TI JESD 板
