DE10-Nano 開發板擁有眾多功能 , 能夠讓使用者實現廣泛的電路設計比如從簡單的電路到各種各樣的多媒體工程。
開發板硬體介紹如下:
FPGA 器件
- FPGA 器件為 Intel Cyclone® V SE 5CSEBA6U23I7 (110K LEs)
- 序列配置器件 – EPCS64 (revision B2 or later)
- 內建USB-Blaster II 電路,JTAG 模式
- HDMI輸出,相容於DVI v1.0 及 HDCP v1.4
- 2個按鈕
- 4個撥碼開關
- 8個綠色使用者 LED 燈
- 來自時鐘產生器的三個50MHz 時鐘源
- 兩個40-pin 的擴展槽
- 一個 Arduino 擴展槽 (相容Uno R3),可連線Arduino 背板。
- 一個10-pin 的模擬輸入擴展槽(跟Arduino的模擬輸入埠是複用關係)。
- A/D 轉換器, FPGA端4-pin SPI 介面
* If the specification of memory device in Quick Start Guide and official website is discordant, refer to DE10-Nano website as the sole stardard.
硬核處理系統(HPS)
- 800MHz ARM Cortex-A9 雙核處理器
- 1GB DDR3 SDRAM (32位資料匯流排)
- 支援 1G 乙太網 PHY 的 RJ45 介面
- USB OTG 埠,採用USB Micro-AB 型連線器
- 微型 SD 卡槽
- 加速計(G-Sensor, I2C介面+中斷 )
- 一個串列埠轉 USB口,採用 USB Mini-B 型介面
- 一個熱啟動按鈕和一個啟動按鈕
- 一個使用者按鈕和一個使用者LED燈
- LTC 2x7 擴展槽
DE10-Nano 開發板功能區塊圖
Connectivity

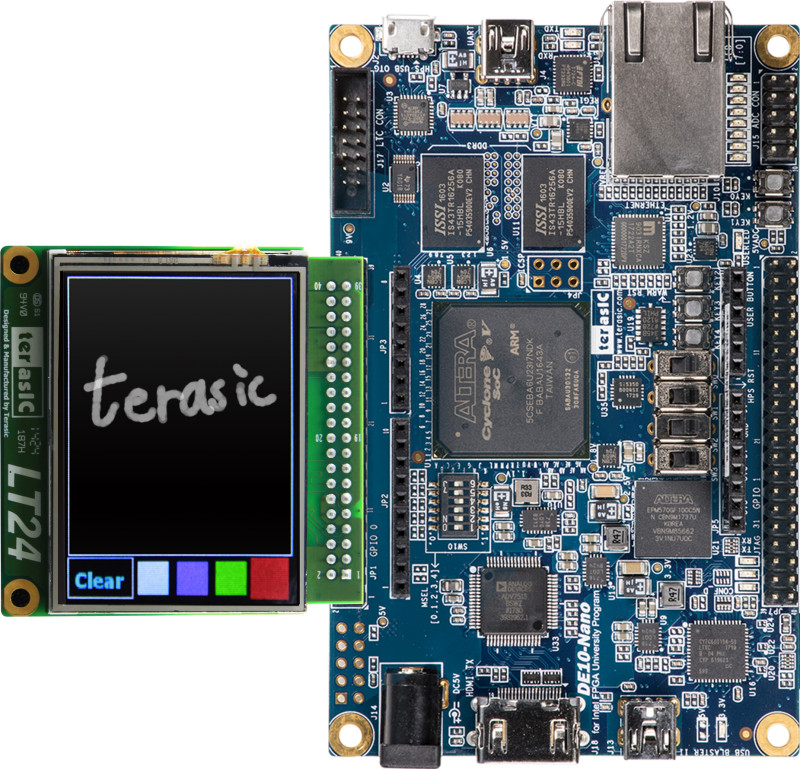

- Connect LT24

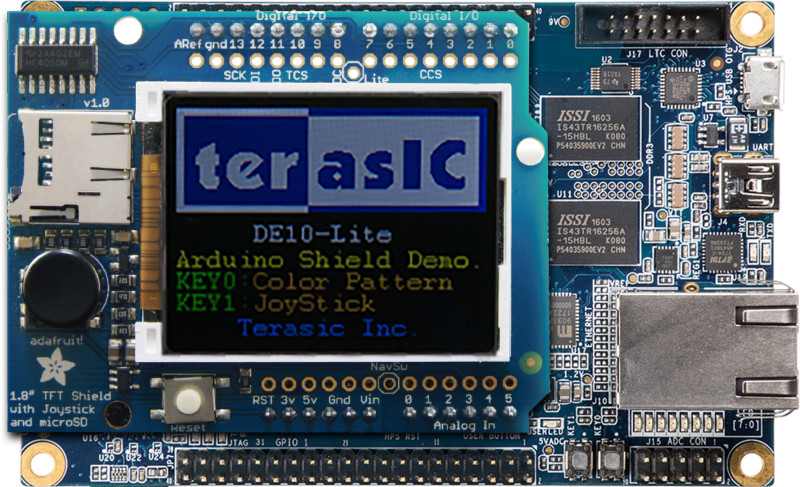

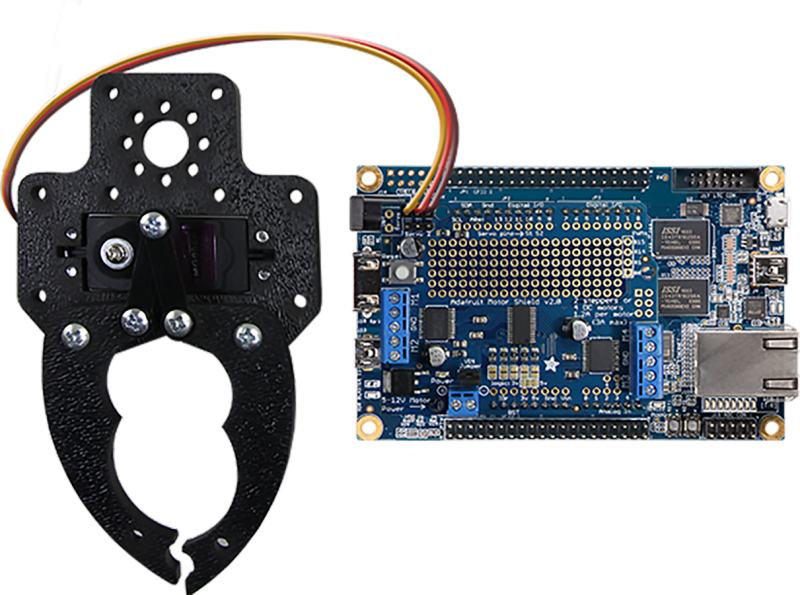

- Connect Arduino

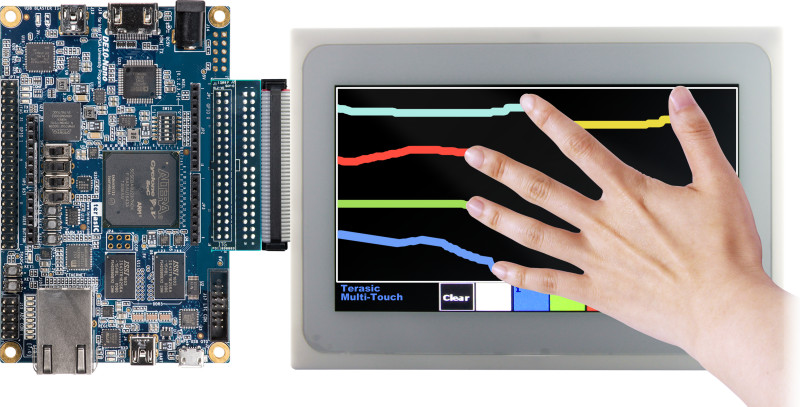

- Connect MTL2

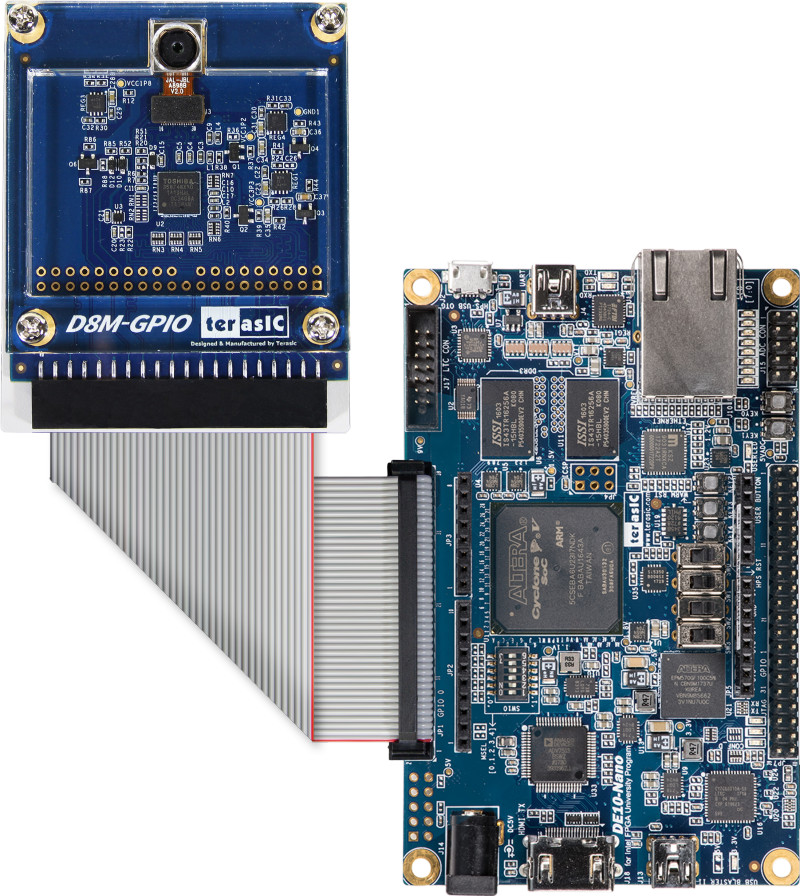

- Connect D8M

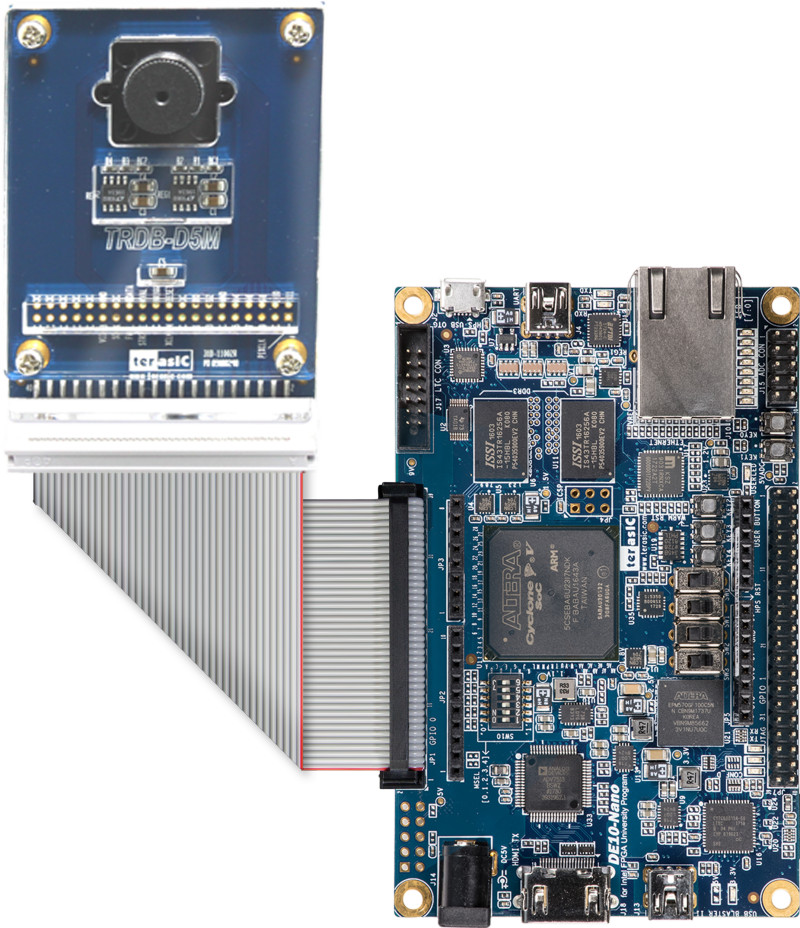

- Connect D5M
- Connect LTC2607 (AD/DA Daugher Card)
