子板 RF RFS






RFS

RFS

特點

  • 無線網路使用 ESP-WROOM-02 模組, 最遠可達100米
  • 藍芽序列埠使用 HC-05 模組, 最遠可達10米
  • 九軸感測器: 加速器,陀螺儀,磁力計
  • 環境亮度感測器
  • 溫度與濕度感測器
  • UART 轉 USB 介面
  • 2x6 TMD GPIO Header

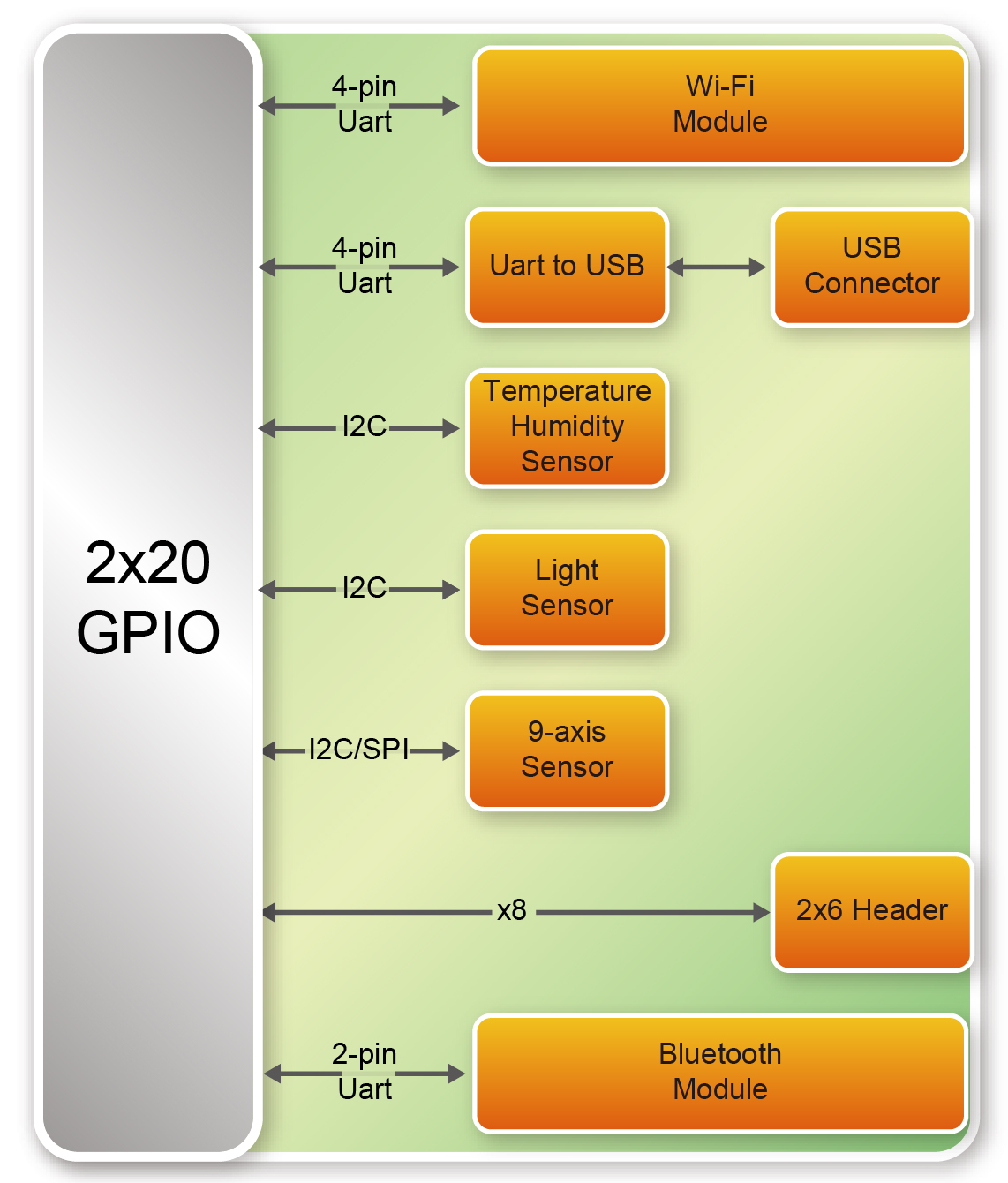

 開發板功能區塊圖







Connectivity

RFS 可以與 DE 系列 FPGA 母版連接,如下示意圖。

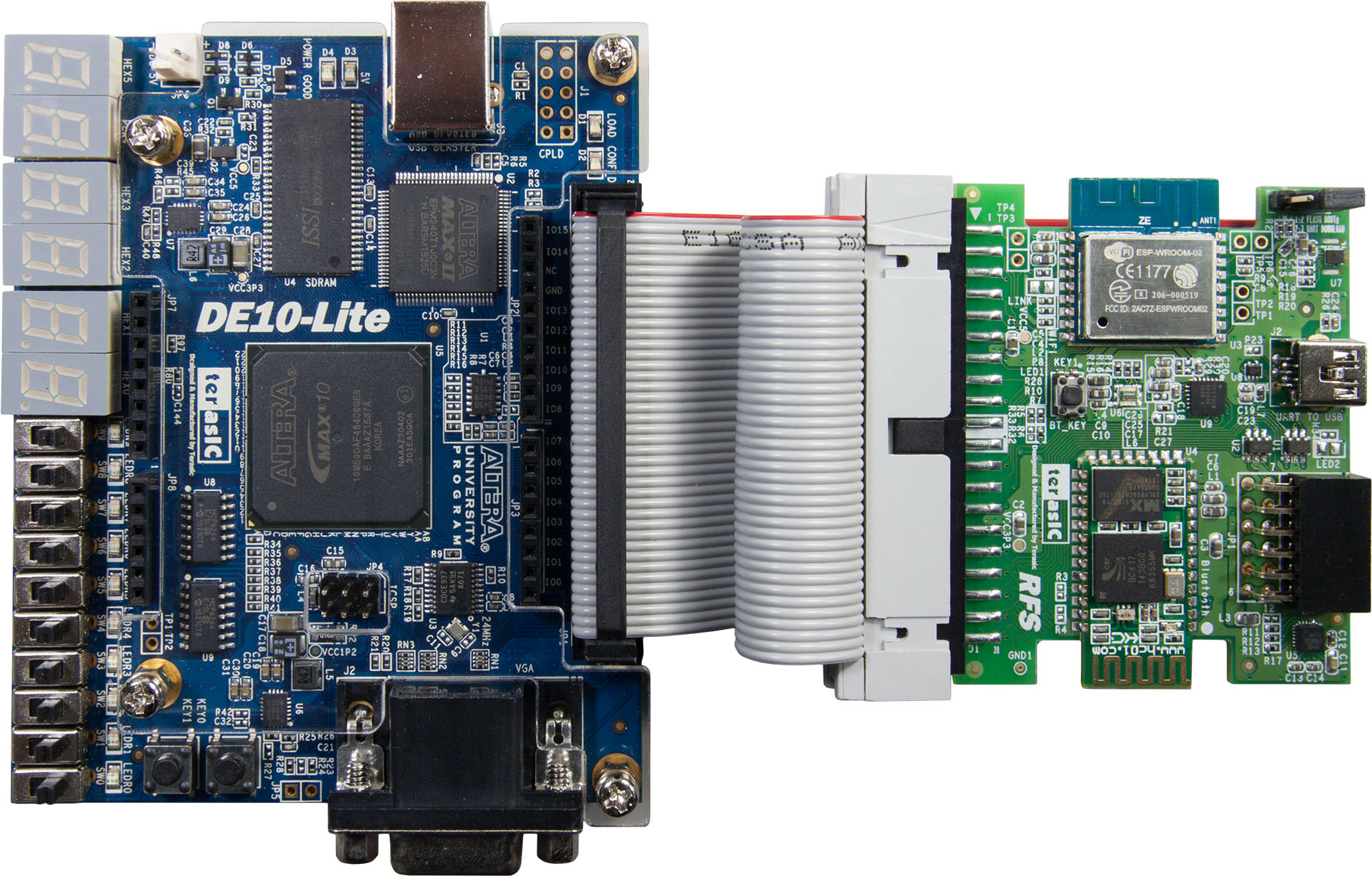

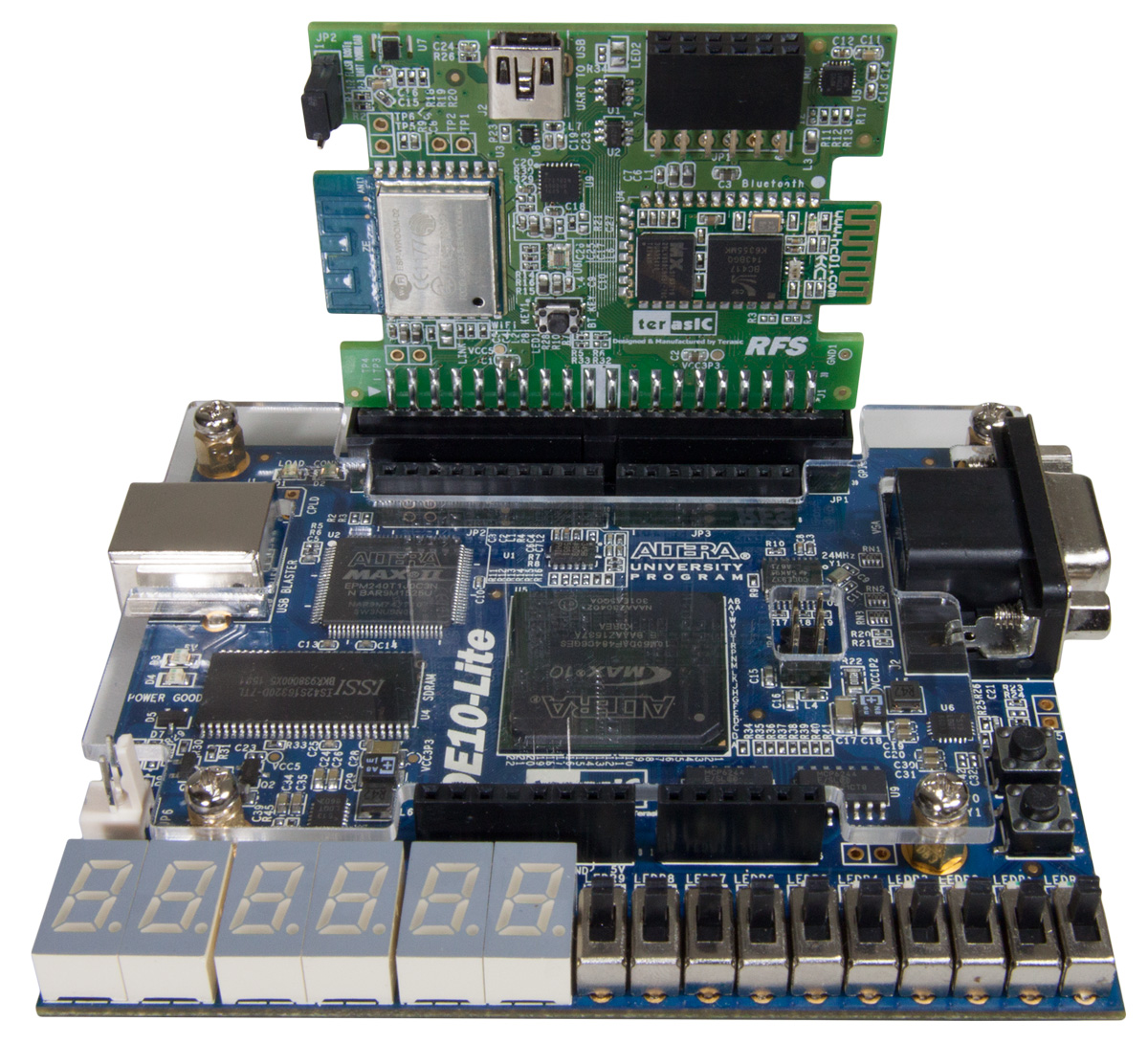

  • 與 DE10-Lite 主板直接連接


  • 透過 GPIO排線與 DE10-Lite 主板連接

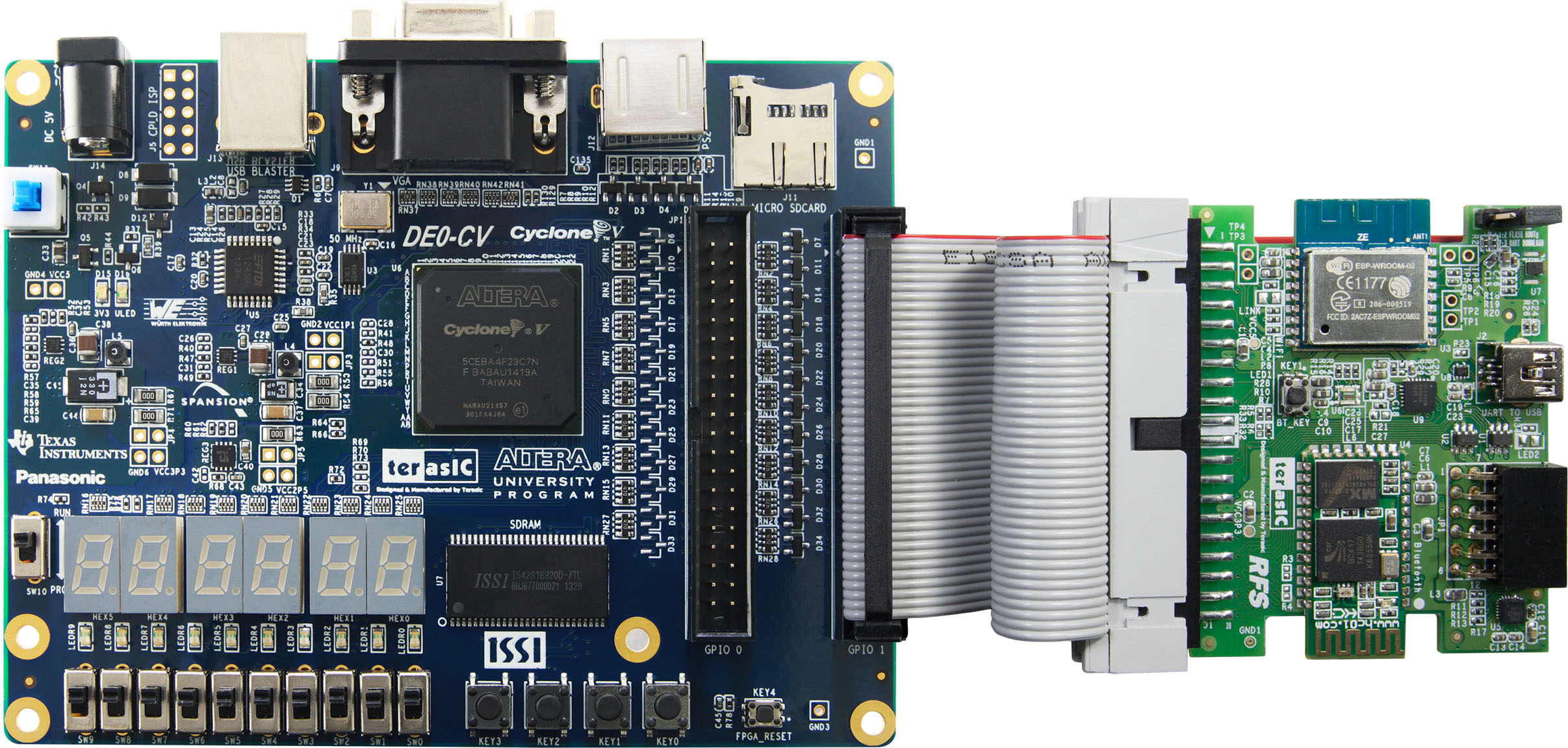

  • 與 DE0-CV 主板連接

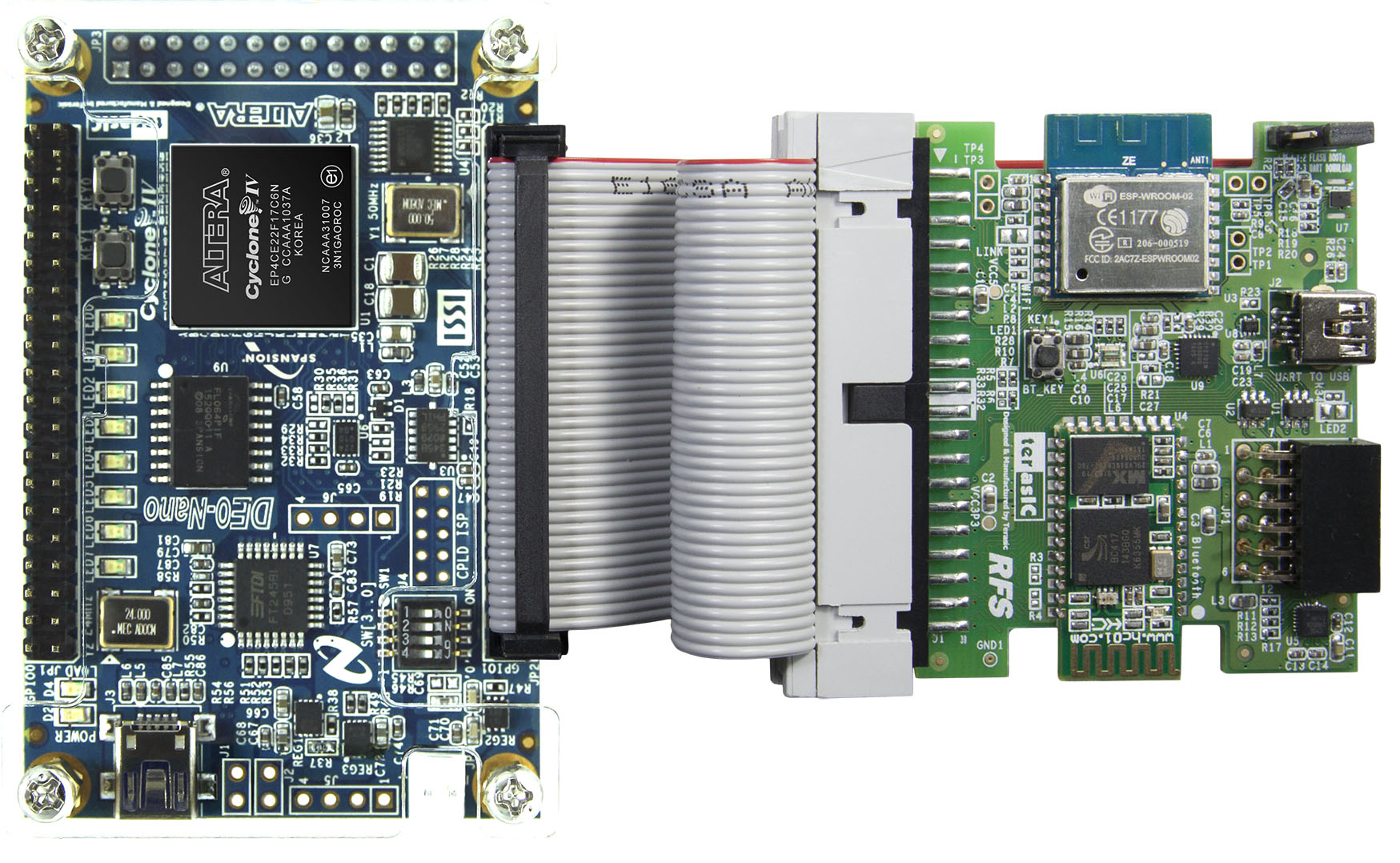

  • 與 DE0-Nano 主板連接

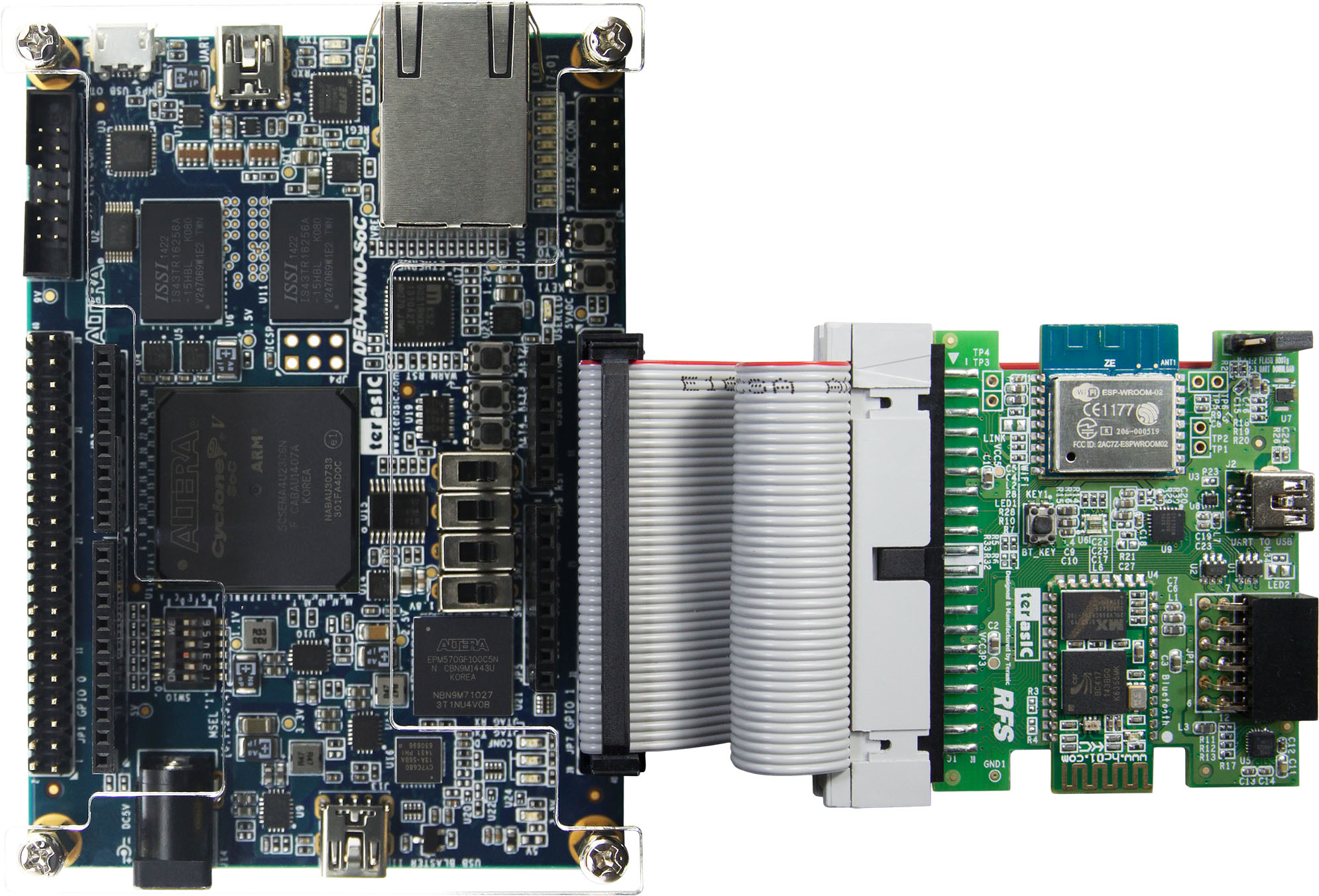

  • 與 DE0-Nano-SoC 主板連接

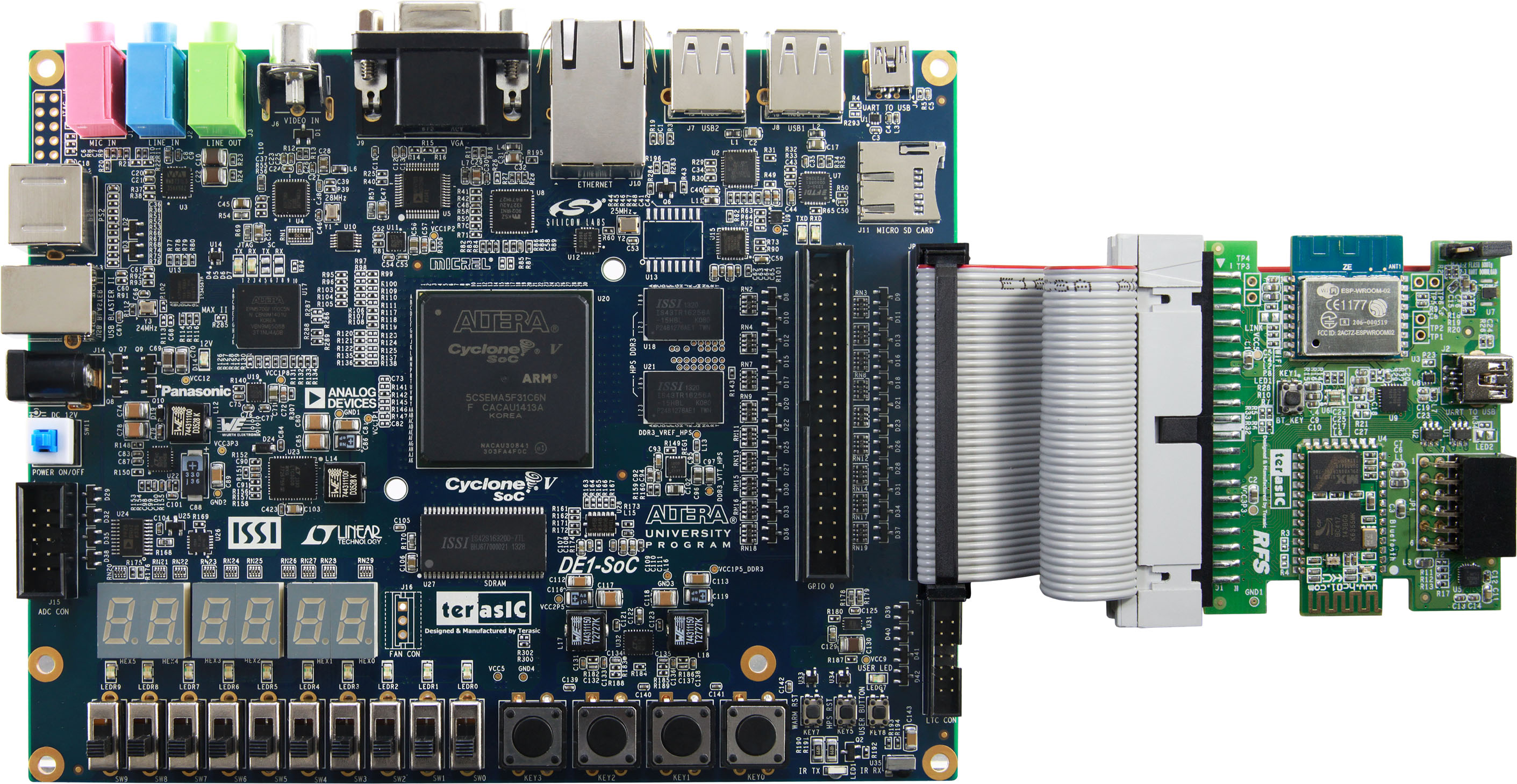

  • 與 DE1-SoC 主板連接
  • 與 DE2-115 主板連接







產品櫥窗 元件配置
