母板 Cyclone III 500萬像素數位相機套件






D5M

500萬像素數位相機套件

  • Complete reference design with source code in Verilog
  • A User Manual with Live Demo examples
  • Support exposure time controlling - users can adjust the exposure according to the light of the surrounding area
  • Support motion capture mode
  • Software allows users to upload the picture captured into PC and save the picture into bitmap format or Joint Photographic Experts Group for viewing.
  • Equipped with Micron 5 Mega Pixel CMOS sensor
    • Support 2,592H x 1,944V active pixels
    • Output data in RGB Bayer Pattern format
    • Full resolution frame rate up to 15 frame per second(FPS)
  • Provide users entire reference design (Frame Grabber, high-performance multi-port SDRAM frame buffer, image processing IPs)
  • Support Altera DE3/ DE2_70/ DE2/ DE1/DE0 and Cyclone II Starter boards
  • Size:78*59.5 mm

Connectivity

TRDB_D5M 模組是設計用來搭配 Altera DE4 / DE2-115 / DE3 / DE2-70 / DE2 / DE1 / DE0以及 Cyclone II Starter board 使用.

   D5M 介面連接示意圖

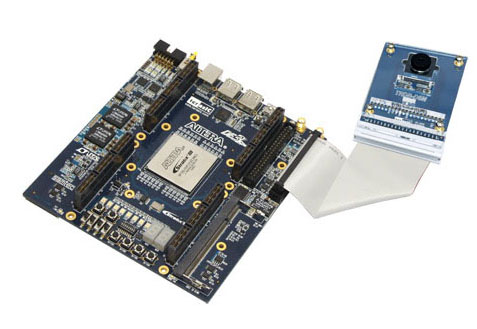

  • D5M   DE2-70 連接示意圖

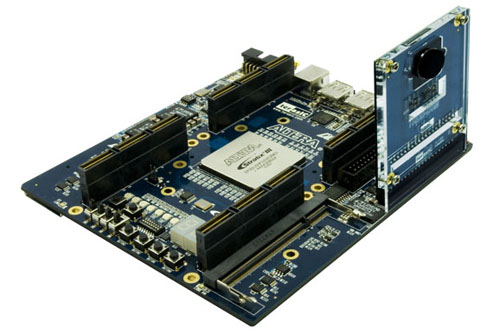

  • D5M   DE3 連接示意圖

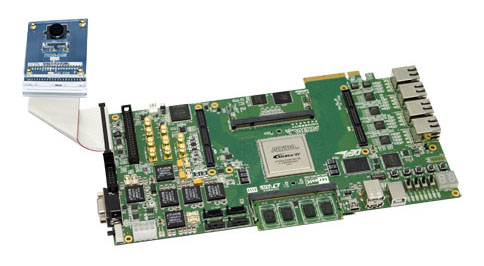

  • D5M   Altera DE4 連接示意圖

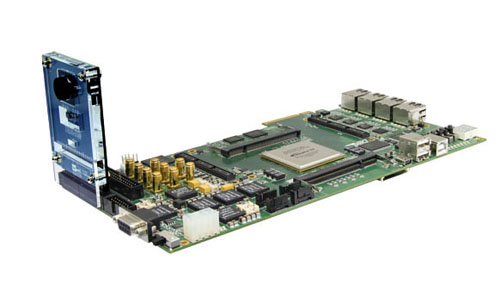

  •  D5M   Altera DE2-115 連接示意圖

  • Connect D5M with   Altera DE0-Nano-SoC(Atlas-SoC)



 除了使用 VGA 螢幕之外,使用者可以選購友晶科技所設計的 4.3  LCD 控制面板模組 ( TRDB_LTM ) 來當做五百萬畫素數位相機所拍攝畫面的顯示裝置。
