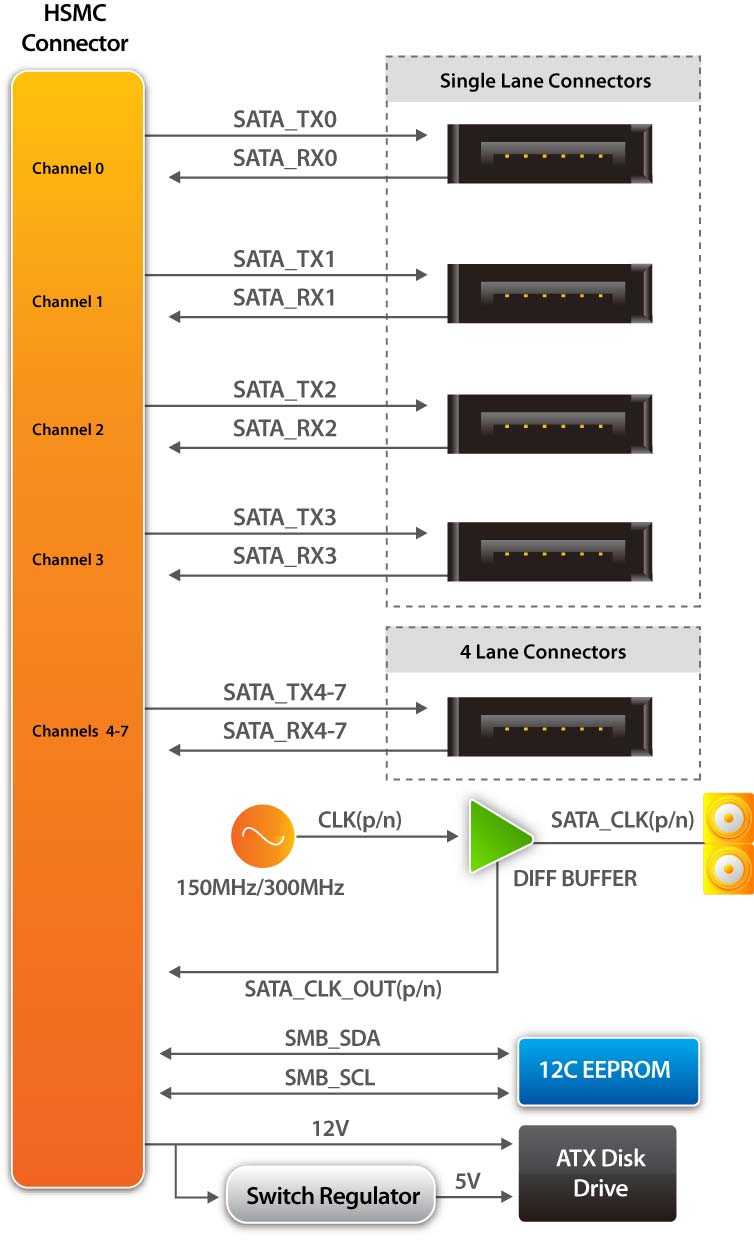

產品規格
- HSMC 介面
- 8段高速溝通介面支援SATA/SAS 1.5Gbp, 3 Gbps及6Gbps 數據
- 6 out-of-band signals 支援4 線轉接頭
- Dipswitch inputs on CMOS input section of HSMC
- LED drive outputs for 16 bi-color LEDs (32接頭)
- SATA / SAS Single lane interface
- Internal style vertical surface mount connectors
- SATA / SAS 4 lane interface
- Internal style 32 pin vertical surface mount connector
- ATX power
- Standard ATX 4 pin connector providing 1 Amp on both 12V and 5V power rails from host boards able to support current
- 8 Kbit I2C EEPROM
- Differential clocking for 150MHz and 300MHz reference clocks through the HSMC or SMA connectors
- 尺寸:2mm x 3mm x 0.75mm (長 x 寬 x 高)
應用特色
- 儲存裝置 (硬碟, optical drives, and solid-state disks)
- PC’s
- SOHO 儲存
- Set-top boxes
- 適用在任何需要長時間儲存的數據上
連接性

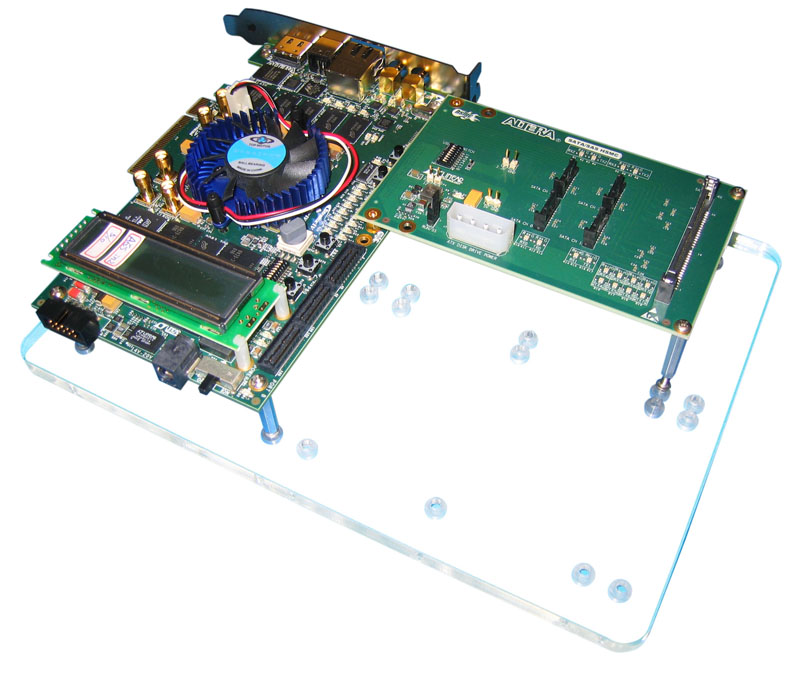

SATA/SAS 子板卡連接到 Arria II GX FPGA Development Kit
